零序电流互感器

  • 零序电流互感器

    • 名称:零序电流互感器
    • 型号:LXDL
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

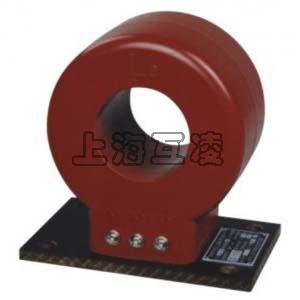

零序电流互感器

零序电流互感器简介

电力行业使用的物品。零序电流互感器为单匝穿心式电流互感器,一般用与电力保护设备如:小电流接地选线装置,微机消谐装置等配套使用。

零序电流互感器概述

零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用,使装置元件动作,实现保护或监控。
HS-LJK、HS-LXK系列零序互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封;使用绝缘油制冷切割工艺,有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好,外形美观。具有灵敏度高、线性度好、运行可靠、安装方便等特点。其性能优于一般的零序电流互感器,使用范围广泛,不仅适用于电磁型继电保护,还能适用于电子和微机保护装置。用户可根据系统的运行方式,中性点有效接地或中性点非有效接地的不同,选用相适应的零序互感器。

零序电流互感器技术指标及使用环境

1、交流电压0.4KV以上(电缆);
2、电网频率50Hz;
3、同名端:一次由“L1”侧穿入,二次为“K1”; 环境温度:-10℃~40℃
·大气压力:80~110KPa
·空气相对湿度:90%(25℃)、50%(40℃)

零序电流互感器作用原理

零序电流保护一般适合使用于TN接地系统。因为当发生一相接地时,对TN-S系统Id回路阻抗包括相线阻抗Z1,PE线阻抗ZPE和接触阻抗Zf,即Zs=Z1+ZPE+Zf;对于TN-C系统,Id回路阻抗包括相线阻抗Z1,PEN线阻抗ZPEN和接触电阻Zf,即ZS=Z1+ZPEN+Zf;对于TN-C-S系统,Id回路阻抗包括相线阻抗Z1,PEN线阻抗ZPEN,PE线阻抗ZPE和接触电阻Zf,即ZS=Z1+ZPEN+ZPE+Zf,产生的单相接地故障电流Id=220/ZS,明显大于无故障时的三相不平衡电流,只要整定合适,就可检测出发生接地故障时的零序电流,以切断故障回路。而对IT系统,一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。当单相接地时,该故障线路上流过的零序电流是全系统非故障系统电容电流之和,因而容易检测出接地故障电流,故可用零序电流保护装置来监察相对地第一次接地故障。TT接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中,常发现三相不平衡电流较大,当发生一相接地时,Id回路阻抗包括相线阻抗Z1,PE线阻抗ZPE,负载侧接地电阻RA和电源侧接地电阻RB,接触阻抗Zf,即ZS=Z1+ZPE+RA+RB+Zf,接地故障电流Id=220/ZS,由于RA+RB>>Z1+ZPE+Zf,且RA+RB数值一般均较大,很明显TT系统的故障环路阻抗大,产生的单接故障电流Id,远远小于不平衡电流,很难检测出故障电流,故不适用于TT接地系统。
对于零序电流保护的零序CT安装,一定要符合有关工艺标准。对于IT接地系统,由于发生单相接地故障时,接地电流不仅可能沿着发生故障电缆的导体表面流回,而且也可能沿着非故障电缆的导体表面流回,故安装时必须将电缆头经零序CT接地,这样才能保证故障相和非故障相的电容电流通过接地点,即能防止区外故障时保护装置误动作,又能保证故障时装置可靠动作。对于IT接地系统,一般采用在中性线N上安装零序CT,对在低压侧母排的零序CT必须安装于中性线N与工作接地点(或重复接地)之间的母排上。如零序CT安装于配电屏的N线母排上,由于配电屏金属外壳一般直接与接地极相联,当母线发生接地短路时,产生的故障电流Id将沿着配电屏金属外壳→接地线→变压器中性点流动,而不经过零序CT,达不到所要求实现的保护功能,这一点在现场施工时很容易疏忽。

安装

整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。
·开口式互感器不受电缆敷设与否的限制,具体方法如下:
(1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。
(3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。
(4)将联接片固定在“K1ˊ”、“K2ˊ”上(圆形互感器无此项要求)。
(5)内孔﹥120mm的互感器如水平安装时,请加非导磁支架。


产品名称:零序电流互感器

型号:LXDL

声明:本页零序电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
