LMZ1-0.5电流互感器

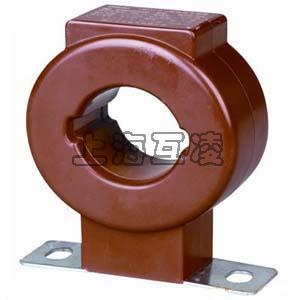

  • LMZ1-0.5电流互感器

    • 名称:LMZ1-0.5电流互感器
    • 型号:LMZ1-0.5
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LMZ1-0.5电流互感器

LMZ1-0.5电流互感器特点

一次电流5A~5000A,二次电流5A,规格齐全,全面覆盖0.2级、0.5级及1级三个准确度等级; 所用铁芯经过高真空热处理,性能优良,精度稳定; 外壳采用高抗冲阻燃ABS材料制成,具有良好的安全性能,造型美观; 安装方便,可采用弯片固定,压盘固定; 结构:穿孔式(圆、方孔),弯片、单片压盘安装方式 性能符合GB1208-1997《电流互感器》技术标准。

适用范围

LMZ1-0.5电流互感器为母线式、浇注绝缘、户内型电流互感器,适用于额定频率为50HZ,电压为0.5KV及以下的交流线路中,作为测量电流、电能及继电保护之用。

标准与认证

国家标准 :GB 1208-2006;认证证书 :CMC浙制03820196

结构特征

本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成,二次绕阻沿环形铁芯均匀缠绕;
中间窗口供母线穿绕使用,下部有底座,供固定安装之用;
本型互感器外部为不饱和树脂绝缘浇注而成。

主要技术参数

准确级 :0.5级
额定电压 :0.66KV
额定一次电流 :5-3000A
额定二次电流 :5A
额定负荷 :(见表1)
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。

使用环境条件

LMZ1-0.5主要场所 :户内
环境温度 :-5~+40℃
环境湿度 :相对湿度不大于80%
海拔 :不超过1000m
大气条件 :无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。

LMZ1-0.5电流互感器额定负额表:

型号 电流比(A) 穿心匝数(匝) 额定负荷(VA)
0.2级 0.5级 0.5S级
LMZ1-0.5 30 5 5-3.75 5-3.75 5-3.75
50 3 5-3.75 5-3.75 5-3.75
75 2 5-3.75 5-3.75 5-3.75
100 2 5-3.75 5-3.75 5-3.75
150 1 5-3.75 5-3.75 5-3.75
200 1 5-3.75 5-3.75 5-3.75
250、300 1 5-3.75 5-3.75 5-3.75
400、500 1 5-3.75 5-3.75 5-3.75
600-1200 1 10-3.75 10-3.75 10-3.75
1500-2500 1 15-3.75 15-3.75 15-3.75
3000 1 20-3.75 20-3.75 20-3.75

注意事项

互感器使用于额定电压不超过0.66kV的交流电路,长期工作电流不超过1.2倍额定值; 产品为减极性,一次接线标志P1、P2,相应二次接线标志S1、S2; 测量仪表接于S1、S2端子上,所接仪表的总阻抗(包括接线)不应超过互感器的额定负荷; 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。

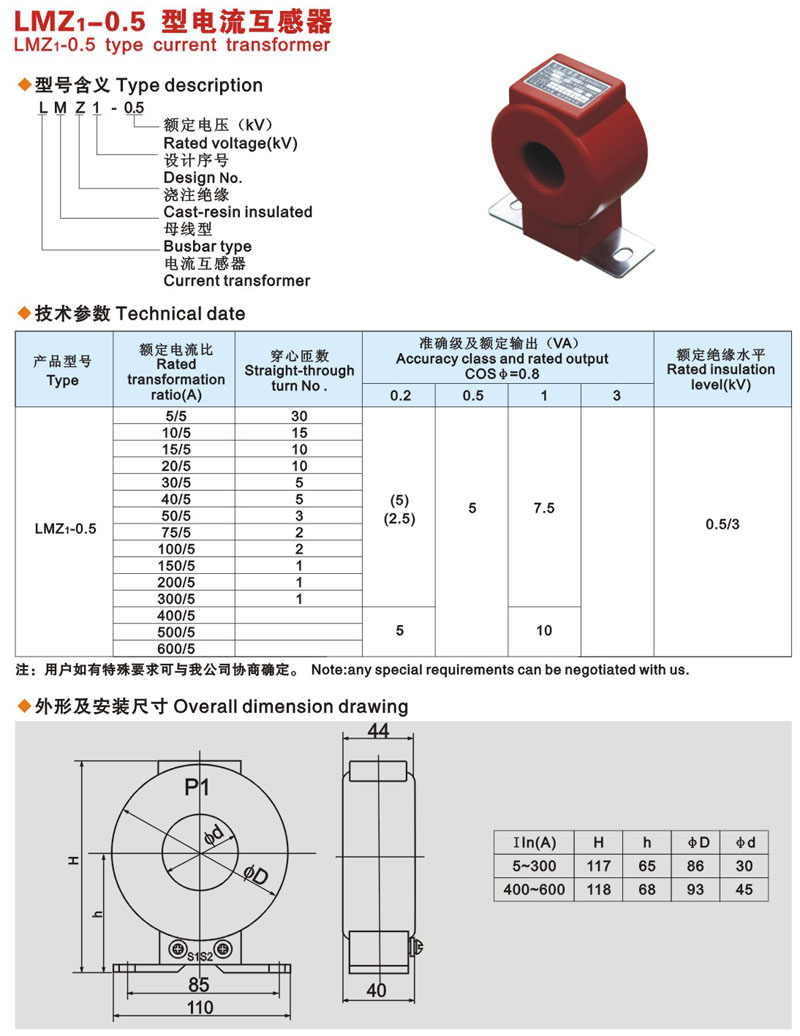

LMZ1-0.5电流互感器产品彩页图

lmz1-0.5电流互感器接线图


产品名称:LMZ1-0.5电流互感器

型号:LMZ1-0.5

声明:本页LMZ1-0.5电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
