LMZ1-0.66电流互感器

  • LMZ1-0.66电流互感器

    • 名称:LMZ1-0.66电流互感器
    • 型号:LMZ1-0.66
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LMZ1-0.66电流互感器

LMZ1-0.66电流互感器主要用于户内,供额定电压为0.66kV及以下,额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用,产品为浇注式电流互感器,其安装方法采用母排固定安装方法。

LMZ1-0.66电流互感器工作环境

1、安装地点的海拔不超过1000m;
2、周围空气温度不超过+40。C,且其24h内的平均温度值不超过+35。C,周围空气温度的下限为-5。
3、最高温度为+40。C时,空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度,最高不超过80%;
4、安装在无爆炸及易燃的危险介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);
5、安装地点无剧烈振动及颠簸,安装倾斜度不大于5°;
6、安装地点不受阳光直接辐射,无雨雪侵袭及严重霉菌存在。

标准与认证

国家标准 :GB 1208-2006
认证证书 :CMC浙制03820196

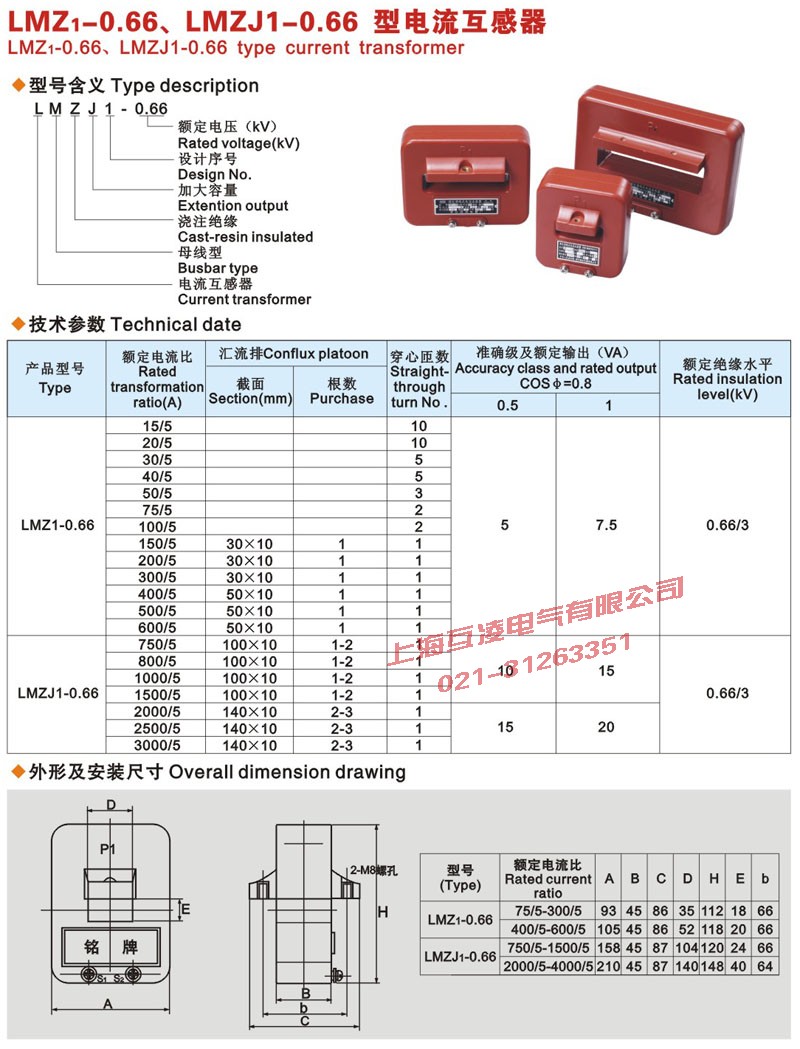

产品型号 额定电流比 汇流排 准确级及额定输出(VA) 穿心匝数 额定绝缘水平
截面 根数 0.5 1
LMZ1-0.66 15/5 10X10 / 5 7.5 10 0.66/3
20/5 / / 10
30/5 / / 5
40/5 / / 5
50/5 / / /
75/5 / / 3
100/5 / / 2
150/5 30X10 1 2
200/5 30X10 1 1
300/5 30X10 1 1
400/5 30X10 1 1
500/5 30X10 1 1
600/5 30X10 1 1
LMZJ1-0.66 750/5 100X10 1-2 10 15 1 0.66/3

电流型互感器特征

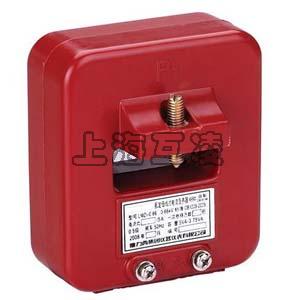

本型互感器为浇注绝缘母线式,铁心上绕有二次绕组,下部有底座,供固定安装之用

lmz1-0.66电流互感器接线图


产品名称:LMZ1-0.66电流互感器

型号:LMZ1-0.66

声明:本页LMZ1-0.66电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
