零序互感器

  • 零序互感器

    • 名称:零序互感器
    • 型号:LX
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

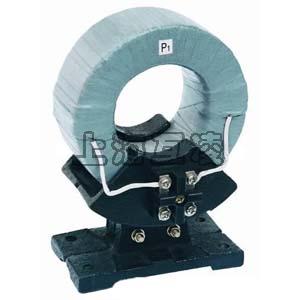

零序互感器

零序互感器简介

电力行业使用的物品。零序互感器为单匝穿心式互感器,一般用与电力保护设备如:小电流接地选线装置,微机消谐装置等配套使用。

零序互感器概述

零序互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用,使装置元件动作,实现保护或监控。
HS-LJK、HS-LXK系列零序互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封;使用绝缘油制冷切割工艺,有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好,外形美观。具有灵敏度高、线性度好、运行可靠、安装方便等特点。其性能优于一般的零序电流互感器,使用范围广泛,不仅适用于电磁型继电保护,还能适用于电子和微机保护装置。用户可根据系统的运行方式,中性点有效接地或中性点非有效接地的不同,选用相适应的零序互感器。

零序互感器技术指标及使用环境

1、交流电压0.4KV以上(电缆);
2、电网频率50Hz;
3、同名端:一次由“L1”侧穿入,二次为“K1”; 环境温度:-10℃~40℃
·大气压力:80~110KPa
·空气相对湿度:90%(25℃)、50%(40℃)

零序保护原理

零序电流保护具体应用可在三相线路上各装一个电流互感器(CT),或让三相导线一起穿过一零序CT,也可在中性线N上安装一个零序CT,利用这些C.T来检测三相的电流矢量和,即零序电流Io,IA+IB+IC=Io,当线路上所接的三相负荷完全平衡时(无接地故障,且不考虑线路、电器设备的泄漏电流),Io=0;当线路上所接的三相负荷不平衡,则Io=IN,此时的零序电流为不平衡电流IN;当某一相发生接地故障时,必然产生一个单相接地故障电流Id,此时检测到的零序电流IO=IN+Id,是三相不平衡电流与单相接地电流的矢量和。


产品名称:零序互感器

型号:LX

声明:本页零序互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
