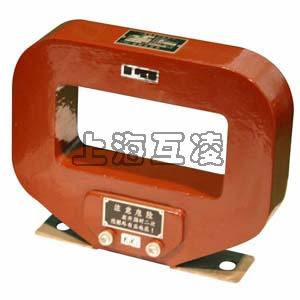

LMZJ1-0.5电流互感器

  • LMZJ1-0.5电流互感器

    • 名称:LMZJ1-0.5电流互感器
    • 型号:LMZJ1-0.5
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LMZJ1-0.5电流互感器

简述

LMZJ1-0.5电流互感器主要用于户内母排浇注式低压电流互感器,供额定电压为0.5kV及以下,额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用,产品为浇注式电流互感器,其安装方法采用底板固定安装方法。案例:铭牌上显示穿1匝变比就是200/5, 穿2匝变比就是100/5, 穿4匝变比就是50/5, 穿5匝变比就是40/5, 穿8匝变比就是25/5, 穿10匝变比就是20/5, 穿20匝变比就是10/5

参数

准确级 :0.5级
额定电压 :0.5KV
额定一次电流 :5-3000A
额定二次电流 :5A
额定负荷 :(见表1)
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象

型号 电流比(A) 穿心匝数(匝) 额定负荷(VA)
0.2级 0.5级 0.5S级
LMZJ1-0.5 30 5 5-3.75 5-3.75 5-3.75
50 3 5-3.75 5-3.75 5-3.75
75 2 5-3.75 5-3.75 5-3.75
100 2 5-3.75 5-3.75 5-3.75
150 1 5-3.75 5-3.75 5-3.75
200 1 5-3.75 5-3.75 5-3.75
250、300 1 5-3.75 5-3.75 5-3.75
400、500 1 5-3.75 5-3.75 5-3.75
600-1200 1 10-3.75 10-3.75 10-3.75
1500-2500 1 15-3.75 15-3.75 15-3.75
3000 1 20-3.75 20-3.75 20-3.75

工作条件

1、安装地点的海拔不超过1000m;

2、周围空气温度不超过+40。C,且其24h内的平均温度值不超过+35。C,周围空气温度的下限为-5。

3、最高温度为+40。C时,空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度,最高不超过80%;

4、安装在无爆炸及易燃的危险介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);

5、安装地点无剧烈振动及颠簸,安装倾斜度不大于5°;

6、安装地点不受阳光直接辐射,无雨雪侵袭及严重霉菌存在。

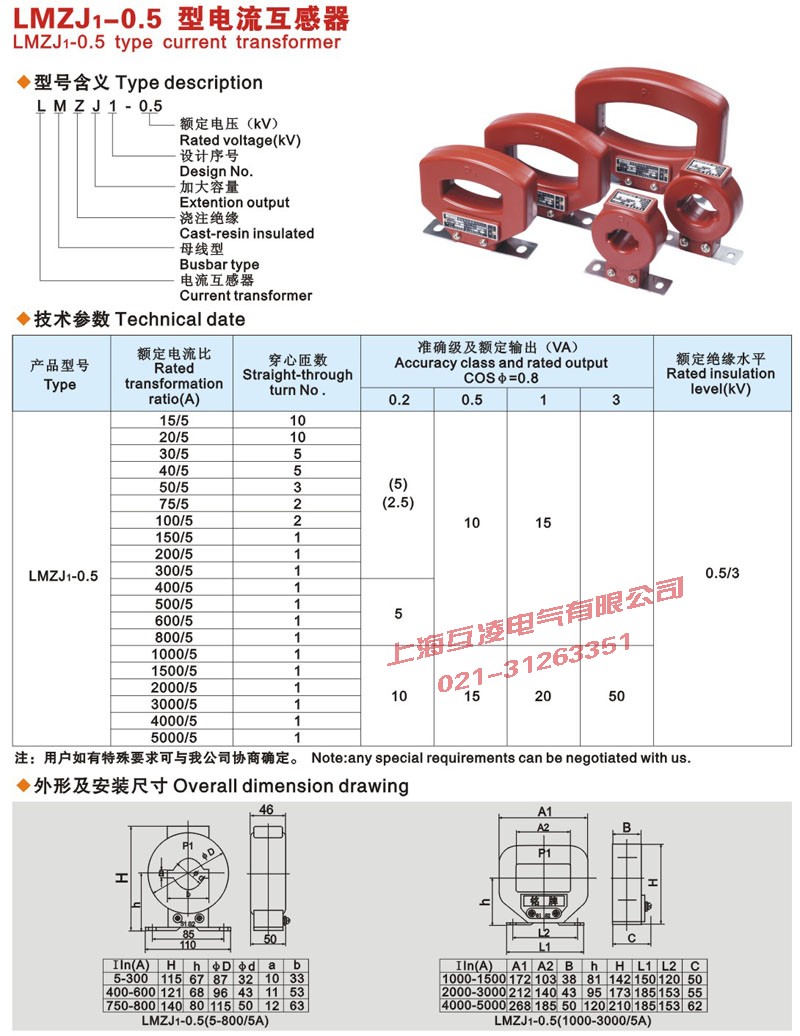

LMZJ1-0.5电流互感器接线图

结构特征

本型互感器为浇注绝缘母线式,铁心上绕有二次绕组,下部有底座,供固定安装之用。


产品名称:LMZJ1-0.5电流互感器

型号:LMZJ1-0.5

声明:本页LMZJ1-0.5电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
