LJ-75零序电流互感器

  • LJ-75零序电流互感器

    • 名称:LJ-75零序电流互感器
    • 型号:LJ-75
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

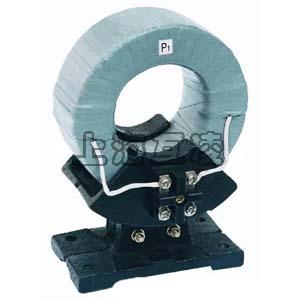

LJ-75零序电流互感器

LJ-75零序电流互感器简介

LJ-75零序电流互感器的铁心为环形,二次绕组均匀绕制在铁心上,用夹件夹紧铁心,夹件备有安装孔。

LJ-75型零序电流互感器概述

LJ-75零序电流互感器适用于户内、额定频率50Hz或60Hz、额定电压35kV及以下的小接地电流系统中供电缆接地保护用。与本型零序电流互感器配套使用的继电器型号为DL-11/0.2型。

LJ-75零序电流互感器变比参数

1、 本型零序电流互感器一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3kV工频耐压。
2、 本型互感器的灵敏度满足下表的要求:

型号 连接线电阻(Ω) 继电器启动电流(A) 灵敏度(A) 继电器刻度值(A) 额定电流比
(A)
LJ-Ф75 1 0.1 6~10 0.1~0.2 1月30日

原理概述

零序电流保护具体应用可在三相线路上各装一个电流互感器(CT),或让三相导线一起穿过一零序CT,也可在中性线N上安装一个零序CT,利用这些C.T来检测三相的电流矢量和,即零序电流Io,IA+IB+IC=Io,当线路上所接的三相负荷完全平衡时(无接地故障,且不考虑线路、电器设备的泄漏电流),Io=0;当线路上所接的三相负荷不平衡,则Io=IN,此时的零序电流为不平衡电流IN;当某一相发生接地故障时,必然产生一个单相接地故障电流Id,此时检测到的零序电流IO=IN+Id,是三相不平衡电流与单相接地电流的矢量和。

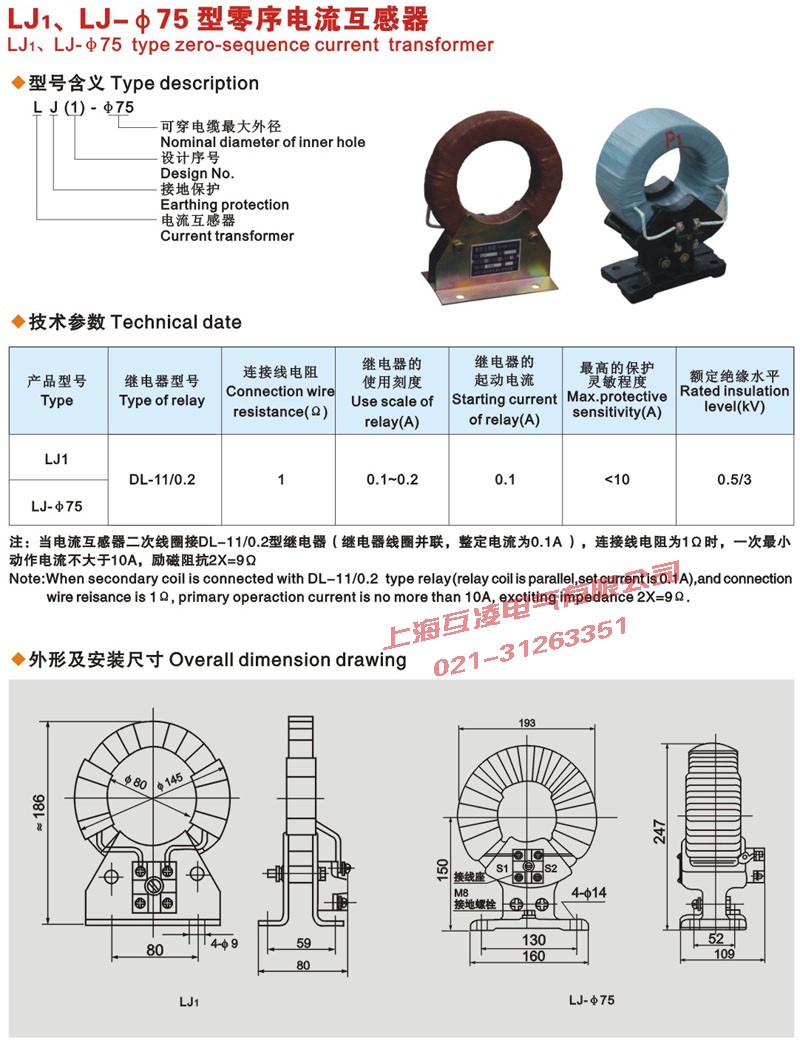

外形尺寸图及参数图


产品名称:LJ-75零序电流互感器

型号:LJ-75

声明:本页LJ-75零序电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
