LJZ-65,LXZ-0.5零序电流互感器

  • LJZ-65,LXZ-0.5零序电流互感器

    • 名称:LJZ-65,LXZ-0.5零序电流互感器
    • 型号:LJZ-65,LXZ-0.5
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LJZ-65,LXZ-0.5零序电流互感器

LJZ-65,LXZ-0.5零序电流互感器简介

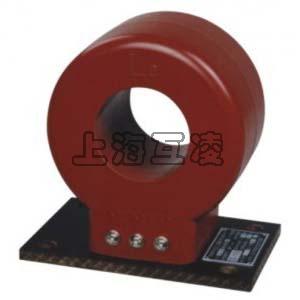

LJZ-65,LXZ-0.5零序电流互感器为全封闭环氧树脂浇注结构,体积小,气候适应性强,采用外加电容器补偿,保护灵敏度高;有Φ65mm的窗口供三相电缆穿入。

LJZ-65,LXZ-0.5型零序电流互感器概述

LJZ-65,LXZ-0.5零序电流互感器适用于户内、额定频率50Hz或60Hz,额定电压35kV及以下的小接地电流系统中供电缆接地保护用。与本型零序电流互感器配套使用的继电器型号为DD-11/60型。

LJZ-65,LXZ-0.5零序电流互感器变比参数

1、 本型零序电流互感器一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3kV工频耐压。
2、 本型互感器的灵敏度满足下表的要求:

LJZ-Φ65与DD-11/60 继电器线圈连接方式 继电器刻度值 一次零序电流
型连接端子符号 (m A) (A)
S1,S3(a,x接电容器) 串连 15×1 1~3
30×1
并联 15×2 2~4
30×2
S1,S2(a,x 不接电容器) 串连 15×1 3~6
30×1
并联 15×2 2~4
30×2

作用原理

零序电流保护一般适合使用于TN接地系统。因为当发生一相接地时,对TN-S系统Id回路阻抗包括相线阻抗Z1,PE线阻抗ZPE和接触阻抗Zf,即Zs=Z1+ZPE+Zf;对于TN-C系统,Id回路阻抗包括相线阻抗Z1,PEN线阻抗ZPEN和接触电阻Zf,即ZS=Z1+ZPEN+Zf;对于TN-C-S系统,Id回路阻抗包括相线阻抗Z1,PEN线阻抗ZPEN,PE线阻抗ZPE和接触电阻Zf,即ZS=Z1+ZPEN+ZPE+Zf,产生的单相接地故障电流Id=220/ZS,明显大于无故障时的三相不平衡电流,只要整定合适,就可检测出发生接地故障时的零序电流,以切断故障回路。而对IT系统,一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。当单相接地时,该故障线路上流过的零序电流是全系统非故障系统电容电流之和,因而容易检测出接地故障电流,故可用零序电流保护装置来监察相对地第一次接地故障。TT接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中,常发现三相不平衡电流较大,当发生一相接地时,Id回路阻抗包括相线阻抗Z1,PE线阻抗ZPE,负载侧接地电阻RA和电源侧接地电阻RB,接触阻抗Zf,即ZS=Z1+ZPE+RA+RB+Zf,接地故障电流Id=220/ZS,由于RA+RB>>Z1+ZPE+Zf,且RA+RB数值一般均较大,很明显TT系统的故障环路阻抗大,产生的单接故障电流Id,远远小于不平衡电流,很难检测出故障电流,故不适用于TT接地系统。


产品名称:LJZ-65,LXZ-0.5零序电流互感器

型号:LJZ-65,LXZ-0.5

声明:本页LJZ-65,LXZ-0.5零序电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
