BH-0.66电流互感器

  • BH-0.66电流互感器

    • 名称:BH-0.66电流互感器
    • 型号:BH-0.66
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

BH-0.66电流互感器

本页摘要:

  BH-0.66 电流互感器主要用于户内,供额定电压为0.66kV及以下,额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用。产品为塑壳式电流互感器,广泛应用于成套柜体中,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。 符合标准:GB 1208,并通过CE认证和俄罗斯PCT认证。

产品优点:

  BH-0.66互感器可以其主要采用阻燃ABS PC工程塑料注塑而成 其优点是:

1.生产效率很高

2.外型美观

3.安装方便

4.耐高温

缺点:

  相对树脂浇注使用寿命短,导磁材料采用经退火处理的环形铁芯,以保证产品0.2或0.5级的精度;

0.2S或0.5S级者采用超导磁材料,使产品能在一次电流1%-120%宽负荷下准确的计量电能。

一次为:P1、P2,二次为S1,S2当一次电流由P1流向P2时,二次电流由S1经外部回路流向S2即为减极性。



一、概述



  BH-0.66电流互感器为户内型,塑料外壳,全封闭产品。适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下的电力系统中作电能计量、电流监测和保护用。

产品符合IEC60044-1;2003及GB1208-2006,<电流互感器>标准。广泛用于成套柜体,其安装方法可采用母排固定和底板固定安装方法,适合任意方向安装,一次导线可为母排或电缆。



二、正常工作条件和安装条件:

 1 海拔高度不超过1000米;
2 周围环境温度不高于+40摄式度,不低于-5摄式度
3 周围空气的相对湿度不大于85%(20摄式度);
4 安装场所无严重影响互感器绝缘的气体、蒸气、化学沉积、污秽及其他爆炸性和腐蚀性介质。
注:1 流互感器一次孔为三排结构。
2 容量小对应小电流比,容量大对应大电流比;如5-10对应100-600/5,600/5对应10VA,100/5对应10VA



三、BH-0.66外形尺寸图,参数,规格表

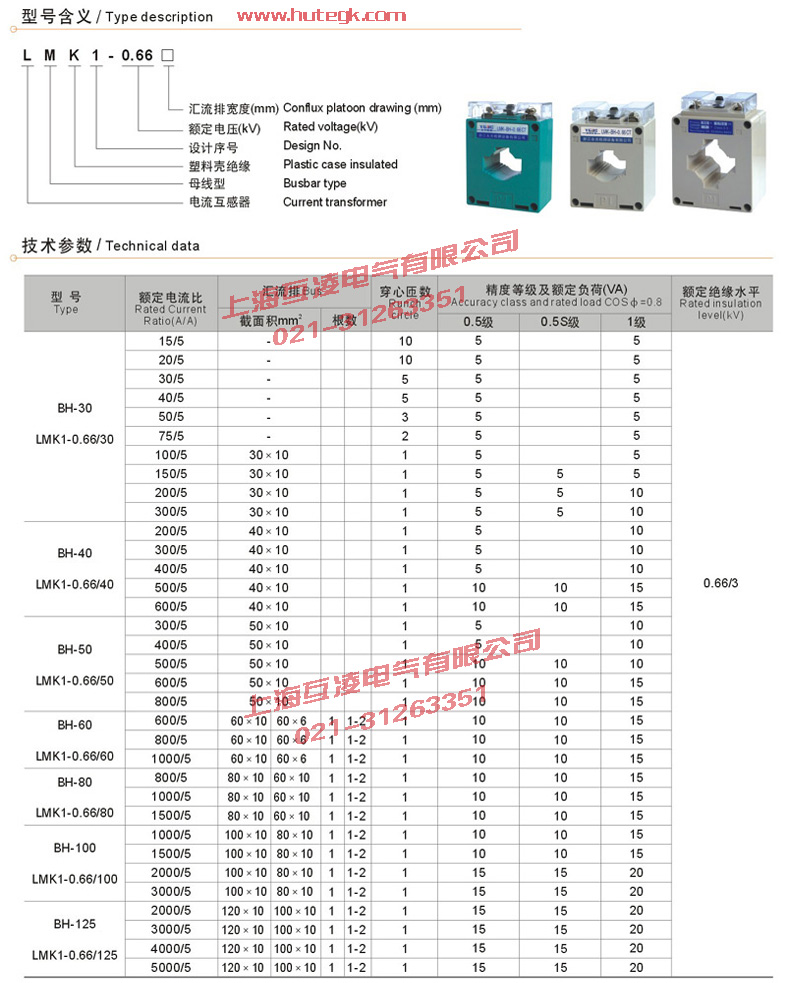

BH-0.66尺寸图及型号含义

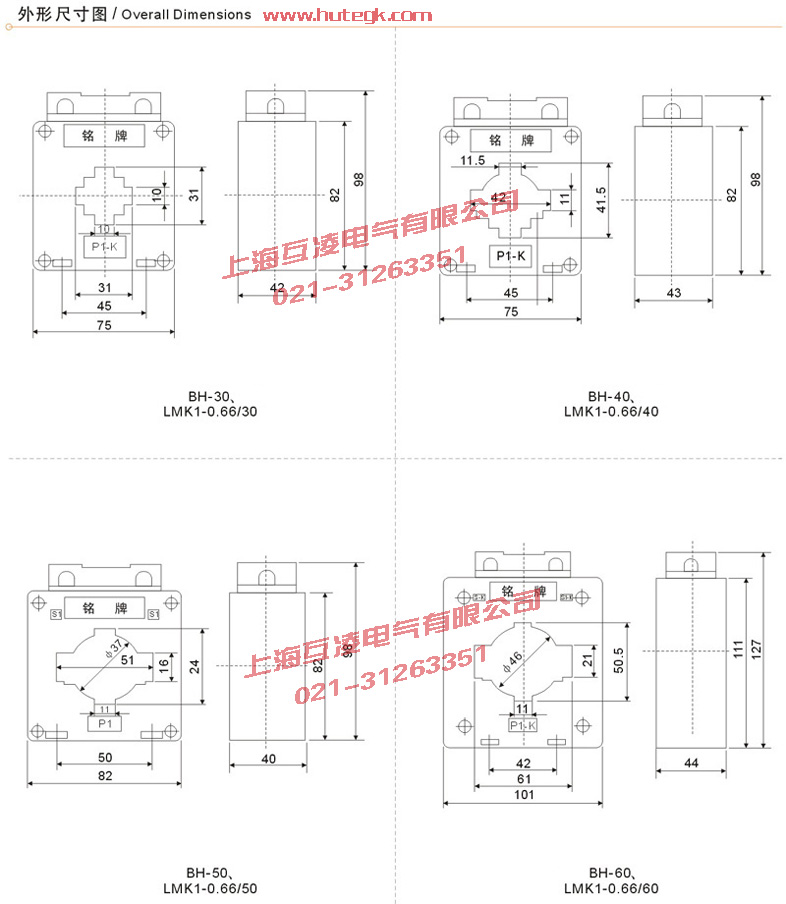

外形尺寸图

内径尺寸图

产品总结:

   外形及安装尺寸 用户在订货时,需提供以下信息:

5.1 产品型号及窗口宽度;

5.2 额定电流比;

5.3 额定输出及相应准确级;

例如:订货BH(SDH)-0.66Ⅱ型,窗口宽度为40mm,额定电流比200/5A、额定输出5VA、准确级0.5级的互感器。

订货代号为:BH(SDH)-0.66,40Ⅱ 200/5A 5VA 0.5级。

5.4 如有特殊要求时,可与厂家协商定制

相关BH-0.66电流互感器接法可以到本站接线图查阅,或者来电联系我。


产品名称:BH-0.66电流互感器

型号:BH-0.66

声明:本页BH-0.66电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
