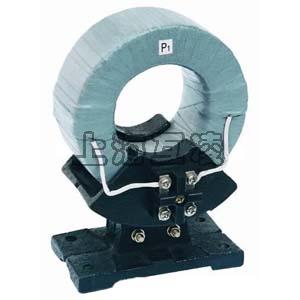

LJ-1,LJ-2,LJ-4零序电流互感器

  • LJ-1,LJ-2,LJ-4零序电流互感器

    • 名称:LJ-1,LJ-2,LJ-4零序电流互感器
    • 型号:LJ-1,LJ-2,LJ-4
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LJ-1,LJ-2,LJ-4零序电流互感器

LJ-1,LJ-2,LJ-4零序电流互感器简介

LJ-1,LJ-2,LJ-4零序电流互感器导磁材料采用经退火处理的环型铁芯;得以在一次零序电流一但达到整定电流,二次准确输出电流供继电器动作,以达到保护的目的。

LJ-1,LJ-2,LJ-4型零序电流互感器概述

LJ-1,LJ-2,LJ-4零序电流互感器为户内型产品,供接地电流系统中发电机、同期调相机或电动机的接地保护用。与本型电流互感器连用的继电器为 DD-11/0.2型,当保护范围内有接地故障时,故障电流通过电缆在互感器二次回路中产生 零序电流使继电器动作。

LJ-1,LJ-2,LJ-4零序电流互感器变比参数

配套继电器型号 继电器线圈连接方式 继电器刻度值(mA) 一次零序电流(A) 二次总阻抗(欧姆)
DJ11/0.2 并接 100 6-10 小于10(欧姆)

原理概述

零序电流保护具体应用可在三相线路上各装一个电流互感器(CT),或让三相导线一起穿过一零序CT,也可在中性线N上安装一个零序CT,利用这些C.T来检测三相的电流矢量和,即零序电流Io,IA+IB+IC=Io,当线路上所接的三相负荷完全平衡时(无接地故障,且不考虑线路、电器设备的泄漏电流),Io=0;当线路上所接的三相负荷不平衡,则Io=IN,此时的零序电流为不平衡电流IN;当某一相发生接地故障时,必然产生一个单相接地故障电流Id,此时检测到的零序电流IO=IN+Id,是三相不平衡电流与单相接地电流的矢量和。
对于零序电流保护的零序CT安装,一定要符合有关工艺标准。对于IT接地系统,由于发生单相接地故障时,接地电流不仅可能沿着发生故障电缆的导体表面流回,而且也可能沿着非故障电缆的导体表面流回,故安装时必须将电缆头经零序CT接地,这样才能保证故障相和非故障相的电容电流通过接地点,即能防止区外故障时保护装置误动作,又能保证故障时装置可靠动作。对于IT接地系统,一般采用在中性线N上安装零序CT,对在低压侧母排的零序CT必须安装于中性线N与工作接地点(或重复接地)之间的母排上。如零序CT安装于配电屏的N线母排上,由于配电屏金属外壳一般直接与接地极相联,当母线发生接地短路时,产生的故障电流Id将沿着配电屏金属外壳→接地线→变压器中性点流动,而不经过零序CT,达不到所要求实现的保护功能,这一点在现场施工时很容易疏忽。


产品名称:LJ-1,LJ-2,LJ-4零序电流互感器

型号:LJ-1,LJ-2,LJ-4

声明:本页LJ-1,LJ-2,LJ-4零序电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
