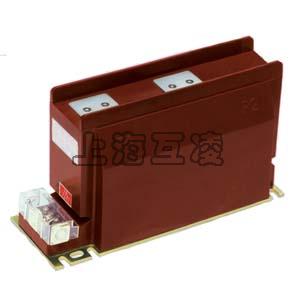

LZZBJ9-12/150B/2S电流互感器

  • LZZBJ9-12/150B/2S电流互感器

    • 名称:LZZBJ9-12/150B/2S电流互感器
    • 型号:LZZBJ9-12-150B-2S
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LZZBJ9-12/150B/2S电流互感器

结构

本型电流互感器为环氧树脂浇注全封闭支柱式结构,耐污染及潮湿。安装时将一次螺钉压紧,保证接触可靠。



简介

LZZBJ9-12/150B/4S电流互感器为支柱式环氧树脂浇注绝缘户内型全工况产品,适用于中置式开关柜或其他型式开关柜中,在额定频率为50Hz、额定电压为10kV及以下的电力系统中作电流、电能测量及继电保护用。

技术数据

1、额定绝缘水平:12/42/75kV
2、LZZBJ9-12/150B/4S电流互感器额定二次电流:5A,1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级:Ⅱ级。
6、若用户有要求 ,测量级可为0.2S、0.5S级

产品型号 额定电流比(A) 级次组合 额定输出(VA) 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2S 0.2 0.5 额定输出(VA) 准确级及准确限值系数

AS12/150b/2S

LZZBJ9-12/150B/2S

LZZJB9-12/150B/4S

5/5

0.2S/10P

0.2/10P

0.5/10P

10 15 10P15 0.8 1.9
10/5 1.5 3.8
15/5 2.3 5.8
20/5 3 7.5
30/5 4.5 11.2
40/5 6 15
50/5 7.5 18.8
75/5 11.5 29
100/5 15 37.5
150-200/5 22.5 56.5
300-600/5 45 112.5
800-1250/5 63 157.5

校验方法

在进行电流互感器误差试验之前,通常需要检查极性、退磁、准确度等试验。

原理

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

外形尺寸图及安装尺寸图原理图纸电流互感器LZZBJ9-12


产品名称:LZZBJ9-12/150B/2S电流互感器

型号:LZZBJ9-12-150B-2S

声明:本页LZZBJ9-12/150B/2S电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
