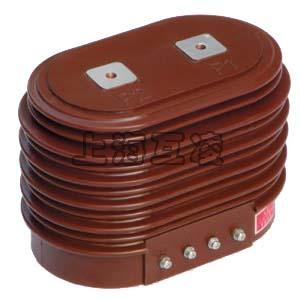

LZZJ-10Q电流互感器

  • LZZJ-10Q电流互感器

    • 名称:LZZJ-10Q电流互感器
    • 型号:LZZJ-10Q
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LZZJ-10Q电流互感器

电流互感器结构简介

本型电流互感器为环氧树脂浇注全封闭支柱式结构,耐污染及潮湿。安装时将一次螺钉压紧,保证接触可靠。

LZZJ-10Q电流互感器为支柱式环氧树脂浇注绝缘户内型全工况产品,适用于中置式开关柜或其他型式开关柜中,在额定频率为50Hz、额定电压为10kV及以下的电力系统中作电流、电能测量及继电保护用。

电流互感器技术表

额定电流比(A) 级次组合 额定输出(VA)  LZZJ-10Q电流互感器 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.2 0.5 3
5/5 0.2S/3
0.2/3
0.5/3
0.2S/10P
0.2/10P
0.5/10P
10 10 10 15 0.5 1.25
10/5 1 2.5
15/5 1.5 3.75
20/5 2 5
30/5 3 7.5
40/5 4 10
50/5 5 12.5
75/5 8 20
100/5 10 25
150/5 16 40
200/5 20 50
300/5 20 50
400/5 15 15 20 50
500/5 25 63
600/5 25 63
800/5 32 80
1000/5 15 20 20
1200/5 30 80 130
1500/5
1600/5

产品符合标准GB1208-1997和IEC44-1及顾客特殊要求
额定绝缘水平:12/42/75kV
额定频率:50Hz
额定二次电流:5或1A
环境温度:-5℃~+40℃
二次绕组小于或等于两个时,可增加带电显示装置

常见故障

电流互感器的常见故障往往与制造缺陷有关,具体如下:
1)电流互感器的绝缘很厚,有的绝缘包绕松散,绝缘层间有皱折,加之真空处理不良,浸渍不完全而造成含气空腔,从而易引起局部放电故障。
2)电容屏尺寸与排列不符合设计要求,甚至少放电容屏,电容极板不光滑平整,甚至错位或断裂,使其均压特性破坏。因此,当局部固体绝缘沿面的电场强度达到一定数值时,就会造成局部放电。 上述局部放电的直接后果是使绝缘油裂解,在绝缘层间生成大量的x腊,介损增大。这种放电是有累积效应的,任其发展下去,油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高,可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电,例如一次绕组支持螺母松动,造成一次绕组屏蔽铝箔电位悬浮,末屏引线接触或焊接不良甚至断线,均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动,末屏接地螺母松动,抽头紧固螺母松动等,均可能使接触电阻增大,从而导致局部过热故障。此外,现场维护管理不当也应引起重视。例如,互感器进水受潮,虽然可能与制造厂的密封结构和密封材料有关,但是,也有维护管理的问题。一般来说,现场真空脱气不充分或者检修时不进行真空干燥,致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些,都将给设备留下安全隐患。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格,二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。


产品名称:LZZJ-10Q电流互感器

型号:LZZJ-10Q

声明:本页LZZJ-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
