LZZBJ9-10Q电流互感器

  • LZZBJ9-10Q电流互感器

    • 名称:LZZBJ9-10Q电流互感器
    • 型号:LZZBJ9-10Q
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

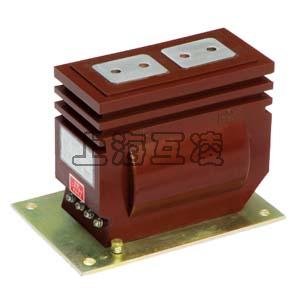

LZZBJ9-10Q电流互感器

LZZBJ9-10Q电流互感器概述

LZZBJ9-10Q电流互感器为环氧树脂浇注全封闭支柱式产品,适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中,作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

LZZBJ9-10Q电流互感器结构简介

本型电流互感器为环氧树脂浇注全封闭支柱式结构,耐污染及潮湿。安装时将一次螺钉压紧,保证接触可靠。

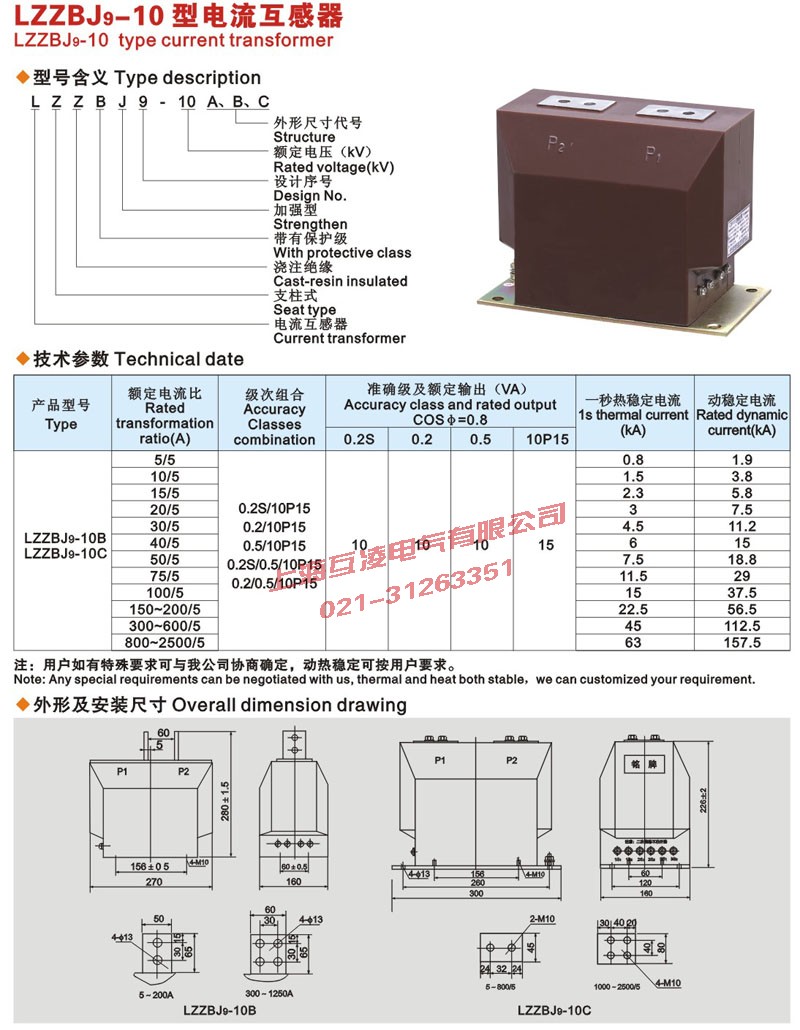

LZZBJ9-10Q电流互感器技术数据

额定一次数据(A) 准确级组合 额定二次输出(VA) 一秒热稳定电流(KA) 动稳定电流(KA) 型号
0.2S 0.5S 0.2 0.5 10P15
5-100

0.2/0.2

0.2/0.5

0.2/10P

0.5/10P

10 10 15 150I1n  250I1n

LZZB9-10Q

LZZBJ9-10

LZZJ-10

150 22.5 45
200 24.5 45
300 45 90
400-600 15 15 20
800-1000 63 110



lzzbj9-10Q电流互感器接线图

lzzbj9-10Q电流互感器接线图2

校验方法

在进行电流互感器误差试验之前,通常需要检查极性、退磁、准确度等试验。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格,二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。


产品名称:LZZBJ9-10Q电流互感器

型号:LZZBJ9-10Q

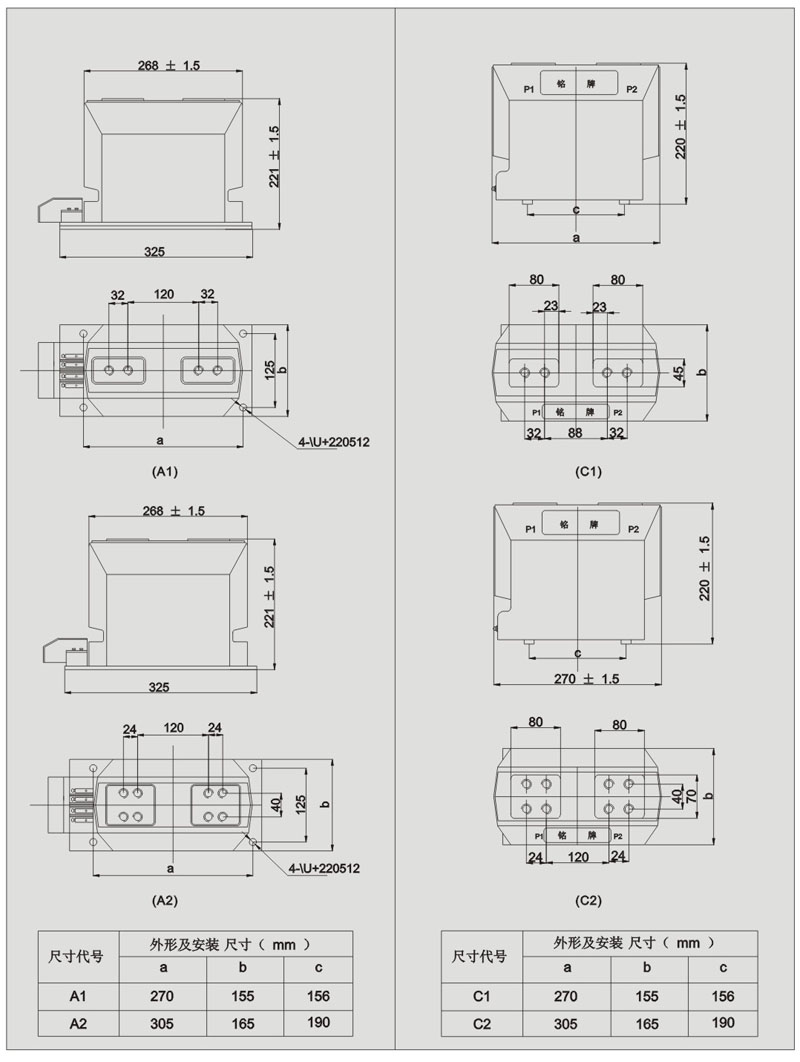

声明:本页LZZBJ9-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
