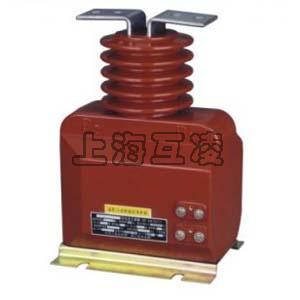

LQJ8-10Q电流互感器

  • LQJ8-10Q电流互感器

    • 名称:LQJ8-10Q电流互感器
    • 型号:LQJ8-10Q
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LQJ8-10Q电流互感器

概述

LQZBJ-10、LQJ8-10Q型电流互感器是以环氧树脂作主绝缘并加强外绝缘的电流互感器,供户内频率为50Hz,10kV电力系统作电流、电能测量及继电保护用。

具有优良的绝缘性能和防潮能力是取代LQJ-10 半封闭型老产品的新一代产品

额定负额表

产品型 额定电流比(A) 次级组合 准确级及额定输出(VA) 一秒热稳定电流(KA) 动稳定电流(KA)
0.2 0.5 10P10

LQJ8-10Q

LQZBJ-10

5/5

0.2/10P

0.5/10P10

10 10 15 0.5 1.1
10/5 1.9 2.2
15/5 1.4 3.4
20/5 1.8 4.5
30/5 2.7 6.8
40/5 3.6 9
50/5 4.5 11.3
75/5 6.8 16.9
100/5 9 22.5
150/5 11.3 24
200/5 15 32
300/5 22.5 48
400/5 30 64
500/5 30 75
600/5 30 75
800/5 40 80

额定电压

电流互感器额定电压不小于装设点线路额定电压。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格,二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。

LQJ8-10Q电流互感器接线图


产品名称:LQJ8-10Q电流互感器

型号:LQJ8-10Q

声明:本页LQJ8-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
