JDZX10-10电压互感器

  • JDZX10-10电压互感器

    • 名称:JDZX10-10电压互感器
    • 型号:JDZX10-10
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

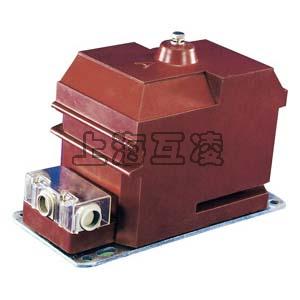

JDZX10-10电压互感器

电压互感器概述

JDZX10-10电压互感器为单相、户内、干式全封闭产品,使用时三台一组,JDZX10-3、6、10为Yo/ Yo/[连接,JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz,额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用

电压互感器结构

电压互感器JDZX10-10为全封闭结构,绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有 限空间。所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能耐冲击和机械压力,并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注.在夹件上的接地标志旁有接地螺栓供接地用,下部支 架供安装用。整体结构紧凑,使用方便。JDZX10-3,6、10互感器的连接组标号为,1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12,三台单相三绕组电压互感器连组为(剩余电压绕组接成开口三角形)。

电压互感器使用条件

1.海拔高度不超过3000米;
2.周围环境温度不高于+40C,不低于- 5度
3.周围空气的相对湿度不大于85%( 20度 ;
4.满足II 污秽等级;
5.安装场所无腐蚀性的气体
6.额定绝缘水平:JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

电压互感器技术表

1 产品标准:GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离:满足II级污秽等级;
3 负荷的功率因数: COS∮=08(滞后)
4 JDZ-10其他技术参数见下表:

型号 额定电压比 (kV) 准确级组合 额定输出(VA) 极限输出 (VA) 额定绝缘水平(kV)
JDZX10-3 3/√3/0.1/√3/0.1/3  0.2/6P(3P) 10/50 150 3.6/25/40
JDZX10-6 6/√3/0.1/√3/0.1/3 7.2/32/60
JDZX10-10 10/√3/0.1/√3/0.1/3 12/42/75

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。

JDZX10-10电压互感器接线图


产品名称:JDZX10-10电压互感器

型号:JDZX10-10

声明:本页JDZX10-10电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
地址:http://www.hutegk.com/JDZX10-10-89.html
