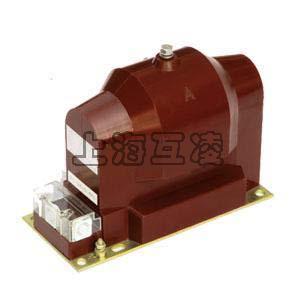

JDZX16-6Q,JDZX16-3Q电压互感器

  • JDZX16-6Q,JDZX16-3Q电压互感器

    • 名称:JDZX16-6Q,JDZX16-3Q电压互感器
    • 型号:JDZX16-6Q,JDZX16-3Q
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JDZX16-6Q,JDZX16-3Q电压互感器

JDZX16-6Q,JDZX16-3Q电压互感器概述

JDZX16-6Q,JDZX16-3Q电压互感器为单相环氧树脂浇注全封闭结构,适用于额定频率50Hz或60Hz,额定电压3kV、6kV、10kV的电力系统中,作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

JDZX16-6Q,JDZX16-3Q电压互感器技术表

型号 电压比(V) 准确级次 极限输出VA 额定绝缘水平
JDZX16-3Q(等同于UNE) 3000/√3/100√3/100√3 0.5/6P 600 3.6/25/40
JDZX16-6Q(等同于UNE) 6000/√3/100√3/100√3 0.5/6P 7.2/32/60
JDZX16-10Q(等同于UNE) 10000/√3/100√3/100√3 0.5/6P 300/300 12/42/75

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。


产品名称:JDZX16-6Q,JDZX16-3Q电压互感器

型号:JDZX16-6Q,JDZX16-3Q

声明:本页JDZX16-6Q,JDZX16-3Q电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
