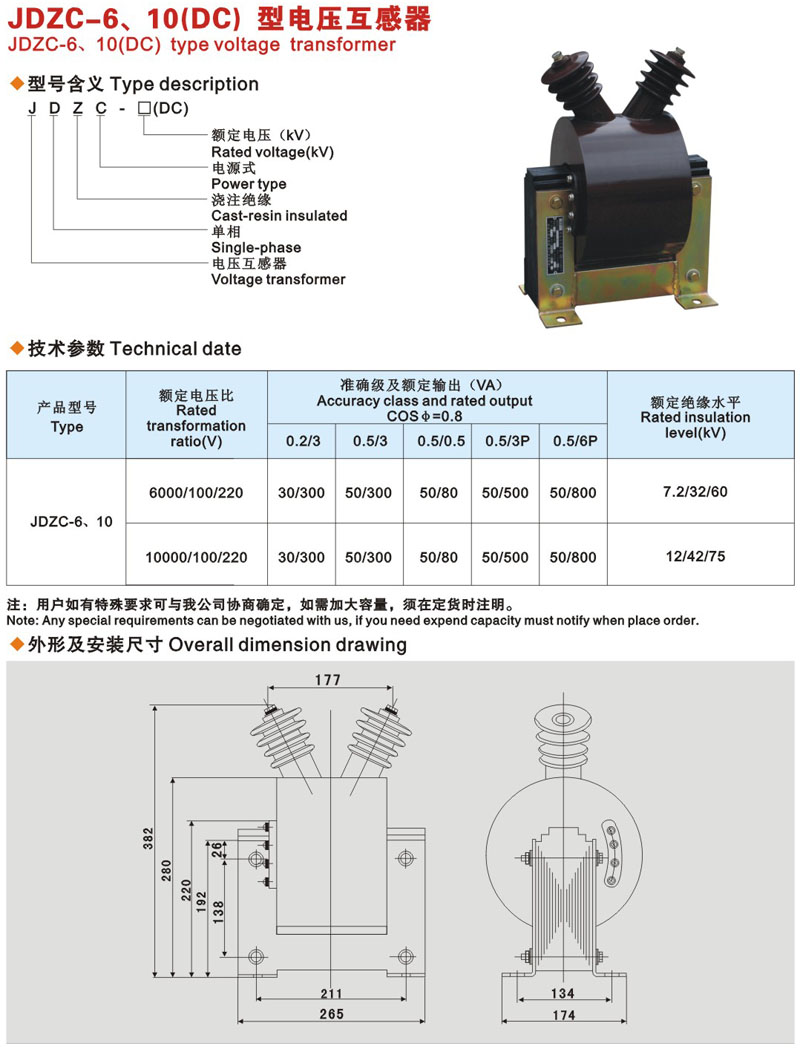

JDZC-10,JDZC-6电压互感器型浇注式电压互感器为户内环氧树脂浇注式半封闭结构，适用于交流50Hz额定电压为10千伏以下的电力系统中;不但可以作电压，电能测量而且能够控制电路并为操作机构提供电源.本产品符合GBl207-97电压互感器标准。
1 海拔高度不超过 1000 米
2 周围环境温度不高于+40 ℃，不低于-5 ℃
3 周围空气的相对湿度不大于 85 %(20 ℃）
4 安装场所无腐蚀性的气体
l负载功率因数:cosø=0.8(滞后);
2.接线图1;
3.其它技术参数见表1 ;
| 产品型号 | 额定电压比 | 准确级及额定输出 VA COSφ=0.8 | 额定绝缘水平(KV) | ||||
| 0.2/3 | 0.5/3 | 0.5/0.5 | 0.5/3P | 0.5/6P | |||
| JDZC-6 JDZC-10 电压互感器 |
6/0.1/0.22KV | 30/300 | 50/300 | 50/80 | 50/500 | 50/800 | 7.2/32/60 |
| 10/0.1/0.22KV | 30/300 | 50/300 | 50/80 | 50/500 | 50/800 | 12/42/75 | |
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

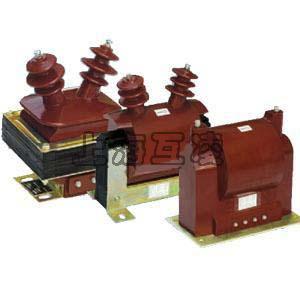

产品名称：JDZC-10电压互感器
型号：JDZC-10,JDZC-6
声明：本页JDZC-10电压互感器的接线图、外形尺寸及文字等信息仅供参考用，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户要求，订制非标产品，欢迎来电订购，电话021-31263351。
