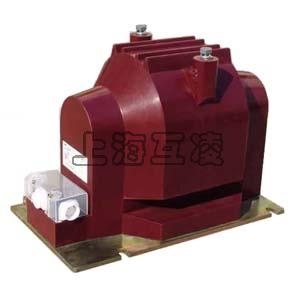

JDZ11-10A电压互感器

  • JDZ11-10A电压互感器

    • 名称:JDZ11-10A电压互感器
    • 型号:JDZ11-10A
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JDZ11-10A电压互感器

JDZ11-10A电压互感器概述

JDZ11-10A电压互感器为单相、户内、干式半封闭产品,使用时单台或二台一组,JDZ-3,JDZ-6,JDZ-10 二台一组时为V/V连接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。

JDZ11-10A电压互感器结构

JDZ11-10A电压互感器为全封闭,绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间。 所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受 潮。一次绕组引出线端子的标志为A、N;二次绕组引出线端子的标志为a、n,均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。
本电压互感器为环氧树脂绝缘全封闭结构,铁心与绕组浇注成一体,底部有安装板。JDZ11-3,6,10A为单相、相对相连接;JDZF11-3,6,10A为单相、相对相连接。其二次绕组有两个,测量与保护分开;JDZX11-3,6,10A为单相、相对地连接;JDZX11-3,6,10AG为单相、相对地连接,其结构形式、安装尺寸同JDZ11-3,6,10A。

JDZ11-10A型电压互感器使用条件

1.海拔高度不超过30003米;
2.周围环境温度不高于+40'C,不低于-5'C;
3.周围空气的相对湿度不大于65%(20'C);
4.满足II级污秽等级;
5.安装场所无腐蚀性的气体

JDZ11-10A电压互感器技术表

1、产品标准:GB1207-1997《电压互感器》;
2、负载功率因数:COS&=0.8(滞后);
3、产品表面爬电比距满足II级污秽等级;

型号 额定电压比 (kV) 准确级 额定输出(VA) 极限输出(VA) 额定绝缘水平(VA)
组合
JDZ11-3A 3/0.1 0.2
0.5
40
100
500 3.6/25/40
JDZ11-6A 6/0.1 7.2/32/60
JDZ11-10A 10/0.1 12/42/75
JDZF11-3A 3/0.1/0.1 0.2/0.2
0.2/0.5
0.5/0.5
15/15
15/30
30/30
2×200 3.6/25/40
JDZF11-6A 6/0.1/0.1 7.2/32/60
JDZF11-10A 10/0.1/0.1 12/42/75
JDZX11-3A 3/√3/0.1/√3/0.1/3 0.2/6P
0.5/6P
30/100
90/100
500 3.6/25/40
JDZX11-6A 6/√3/0.1/√3/0.1/3 7.2/32/60
JDZX11-10A 10/√3/0.1/√3/0.1/3 12/42/75
JDZX11-3AG 3/√3/0.1/√3/0.1/3 0.2/6P
0.5/6P
30/100
60/100
400 3.6/25/40
JDZX11-6AG 6/√3/0.1/√3/0.1/3 7.2/32/60
JDZX11-10AG 10/√3/0.1/√3/0.1/3 12/42/75

注意事项: 1、 使用时二次绕组不许短路及超负荷运行。 2、JDZX11-3,6,10A为半绝缘结构,只能进行感应耐压试验;开关柜进行工频试验时,应将互感器与开关柜断开。五、外形及安装尺寸

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况,线路上的电压大小不一,而且相差悬殊,有的是低压220V和380V,有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压,就需要根据线路电压的大小,制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难,而且更主要的是,要直接制作高压仪表,直接在高压线路上测量电压,那是不可能的,而且也是绝对不允许的。

JDZ11-10A电压互感器接线图JDZ11-10A电压互感器接线图JDZ11-10A电压互感器接线图


产品名称:JDZ11-10A电压互感器

型号:JDZ11-10A

声明:本页JDZ11-10A电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
