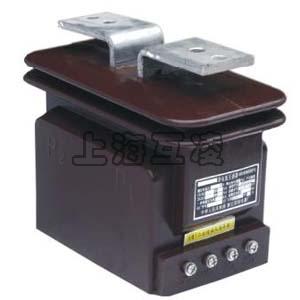

LFS-10Q电流互感器为环氧树脂浇注绝缘全封闭支柱式产品,适用于额定频率50Hz或60Hz,额定电压10kV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。
本型电流互感器为环氧树脂浇注绝缘全封闭结构,具有优良的绝缘性能和防潮能力,体积小。重量轻,适宜于任何位置、任意方向安装。
1 额定绝缘水平:12/42/75 kV;
2 额定二次电流:5A,1A;
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表:
4 局部放电水平符合GB1208《电流互感器》标准;
5 污秽等级:Ⅱ级;
型号 | 额定一次电流(A) | 准确级组合 | 额定输出(VA) | 短时热电流(Ith)(kA) | 额定动稳定电流(Idyn)( kA) | ||
0.2 | 0.5 | 10P10 | |||||
LFS-10Q | 5-200 | 0.2(S)/0.2(S) 0.5(S)/0.5(S) 0.2(S)/0.5 0.2(S)/10P10 0.5(S)/10P10 |
10 | 10 | 15 | 100I1n | 250 I1n |
250 | 27 | 67.5 | |||||
300 | 36 | 80 | |||||
400 | 45 | 90 | |||||
500、600 | 56 | 100 | |||||
750、800 | 63 | 100 | |||||
1000 | 80 | 130 | |||||
LFSB-10 | 5-200 | 0.2/10P10 | 10 | 10 | 20 | 80I1n | 200 I1n |
300 | 0.5/10P10 | 21 | 50 | ||||
400 | 24 | 60 | |||||
600 | 30 | 70 | |||||
800 | 40 | 75 | |||||
应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格,二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。
产品名称:LFS-10Q电流互感器
型号:LFS-10Q

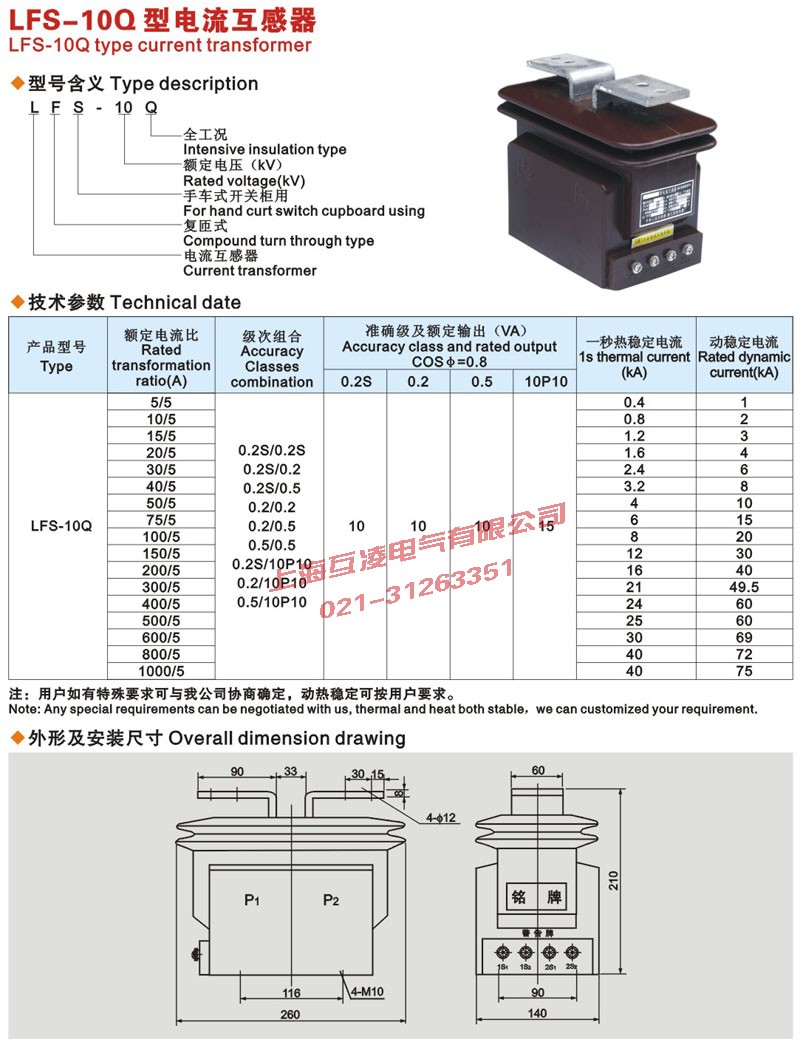

声明:本页LFS-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
