AS12/150B/2S电流互感器

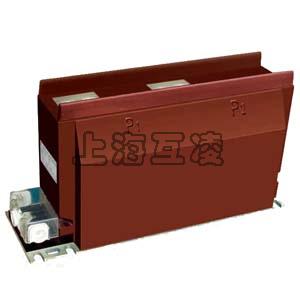

  • AS12/150B/2S电流互感器

    • 名称:AS12/150B/2S电流互感器
    • 型号:AS12-150B-2S
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

AS12/150B/2S电流互感器

AS12/150B/2S电流互感器结构

AS12/150B/2S电流互感器为支柱式结构,采用环氧树脂浇注而成,耐污秽,耐潮湿性能好,也适宜于湿热地区。本互感器的二次线圈由一个测量级和一个(或两个)保护级,两(或三个)绕组所组成。铁芯采用进口优质冷轧硅钢片绕制成形,并经严格热处理。二次出线端子处安装有接线护罩宜于户内任何方向、位置安装。护罩正面及两个侧面各有一个孔供二次接线用,安装可靠。因此在三个方向上均可引出二次接线。并且防护罩具有防窃电功能。

简介

AS12/150B/2S电流互感器为环氧树脂浇注全封闭支柱式结构,适用于户内交流额定电压为10KV及以下,额定频率为50-60HZ的户内电力线路及其设备中作电流、电能测量和继电保护使用。为扩大适用范围,本型互感器设计三种不同的技术参数以供选择。另外,根据用户的需要,本型互感器还可设计为多变比及策略与保护级变化不同等特殊规格

AS12/150B/2S电流互感器特点

技术数据

产品型号 额定电流比(A) 级次组合 额定输出(VA) 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2S 0.2 0.5 额定输出(VA) 准确级及准确限值系数

AS12/150b/2S

LZZBJ9-12/150B/2S

LZZJB9-12/150B/4S

5/5

0.2S/10P

0.2/10P

0.5/10P

10 15 10P15 0.8 1.9
10/5 1.5 3.8
15/5 2.3 5.8
20/5 3 7.5
30/5 4.5 11.2
40/5 6 15
50/5 7.5 18.8
75/5 11.5 29
100/5 15 37.5
150-200/5 22.5 56.5
300-600/5 45 112.5
800-1250/5 63 157.5

1、额定绝缘水平:12/42/75kV;
2、负荷功率因数:COS&=0.8(滞后);
3、额定二次电流:5A或1A;
4、表面爬电距离:260mm,满足II级污秽等级要求;
5、产品标准:GB1208-1997《电流互感器》;
6、仪表保安系数:FS≤10;

校验方法

在进行电流互感器误差试验之前,通常需要检查极性、退磁、准确度等试验。

原理

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

AS12电流互感器外形尺寸图


产品名称:AS12/150B/2S电流互感器

型号:AS12-150B-2S

声明:本页AS12/150B/2S电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
