JDJJ-35电压互感器

  • JDJJ-35电压互感器

    • 名称:JDJJ-35电压互感器
    • 型号:JDJJ-35
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

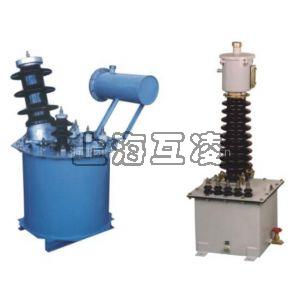

JDJJ-35电压互感器

概述

JDJJ-35电压互感器(为单向、户外、油浸式产品,使用时三台一组,JDJJ2-35为Yo/Yo/[连接, JDJJF2-35为Yo/Yo/Yo/[ 连接。适用于额定频率50Hz或60Hz,额定电压为35kV电力系统中作电能计量、电压监控和继电保护用。

结构

JDJJ(F)2-35(JDXN(F)2-35)油浸式电压互感器互感器,产品由油箱及装于其上的瓷套组成,油箱上有供 吊装的吊攀,顶部与高压瓷套连接。下油箱底部设有放油塞及接地螺栓和4-∮4mm安装孔。产品油 箱上部的高压瓷套顶部装有储油柜,互感器 储油柜附有一次绕组A端出线端子(一次N端装于二次接线盒内)。 固定在下油箱内的器身由铁心和线圈组成。铁心由条形硅钢片叠成三柱式,中间心柱上套有线圈,紧 贴心柱的绝缘骨架上依次卷绕剩余电压绕组、二次绕组、一次绕组,各绕组间用绝缘纸板隔开,产品 为全密封结构,能有效地防止绝缘的老化。 (特别说明:所用变压器油为25号变压器油)

变比参数

1.安装场所:
2.环境温度-25℃~+40℃的范围内,空气湿度不大于85%
3.海拔:海拔2500米以下使用;
4.安装场所无腐蚀性的气体。

型号 额定电压比 (kV) 准确级组合 额定输出 极限输出 额定绝缘水平(kV)
(VA) (VA)
JD6-35 35/0.1
35/0.1/0.1
0.2
0.5
1
75
150
250
1000 40.5/95/200
JDX6-35 35/√3/0.1/√3/0.1/3 0.2/6P(3P)
0.5/6P(3P)
1/6P(3P)
75/100
150/100
250/100
35/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P)
0.2/0.5/6P(3P)
0.5/0.5/6P(3P)
30/30/100
30/60/100
60/60/100
2×500

常见异常

⑴三相电压指示不平衡:一相降低(可为零),另两相正常,线电压不正常,或伴有声、光信号,可能是互感器高压或低压熔断器熔断;
⑵中性点非有效接地系统,三相电压指示不平衡:一相降低(可为零),另两相升高(可达线电压)或指针摆动,可能是单相接地故障或基频谐振,如三相电压同时升高,并超过线电压(指针可摆到头),则可能是分频或高频谐振;
⑶高压熔断器多次熔断,可能是内部绝缘严重损坏,如绕组层间或匝间短路故障;
⑷中性点有效接地系统,母线倒闸操作时,出现相电压升高并以低频摆动,一般为串联谐振现象;若无任何操作,突然出现相电压异常升高或降低,则可能是互感器内部绝缘损坏,如绝缘支架绕、绕组层间或匝间短路故障;
⑸中性点有效接地系统,电压互感器投运时出现电压表指示不稳定,可能是高压绕组N(X)端接地接触不良。
(6)悬浮电位放电,可能是穿芯螺栓和铁芯连接松动,造成螺栓处于悬浮电位;金属异物处于悬浮电位放电;绝缘支架螺母电位悬浮;
(7)电弧放电,可以是串级绕组对铁芯放电,绝缘支持架不良而放电;绝缘进水受潮;一次绕组末端未接地;
(8)过热性故障

 JDJJ-35电压互感器接线图


产品名称:JDJJ-35电压互感器

型号:JDJJ-35

声明:本页JDJJ-35电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
