JDZ11-20电压互感器

  • JDZ11-20电压互感器

    • 名称:JDZ11-20电压互感器
    • 型号:JDZ11-20
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

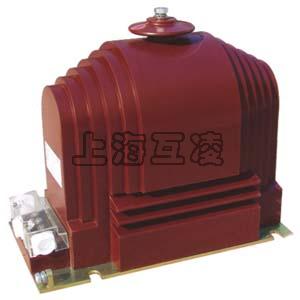

JDZ11-20电压互感器

JDZ11-20型电压互感器简介

本系列电压互感器为环氧树脂绝缘全封闭结构, 耐污秽及潮湿,也适用于热带地区使用。该互感器体积小,重量轻,局部放电量小、抗过电压能力强,适宜于任何位置、任何方向安装。

JDZ11-20电压互感器概述

JDZ11-20电压互感器为环氧树脂浇注全封闭结构,适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中,作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

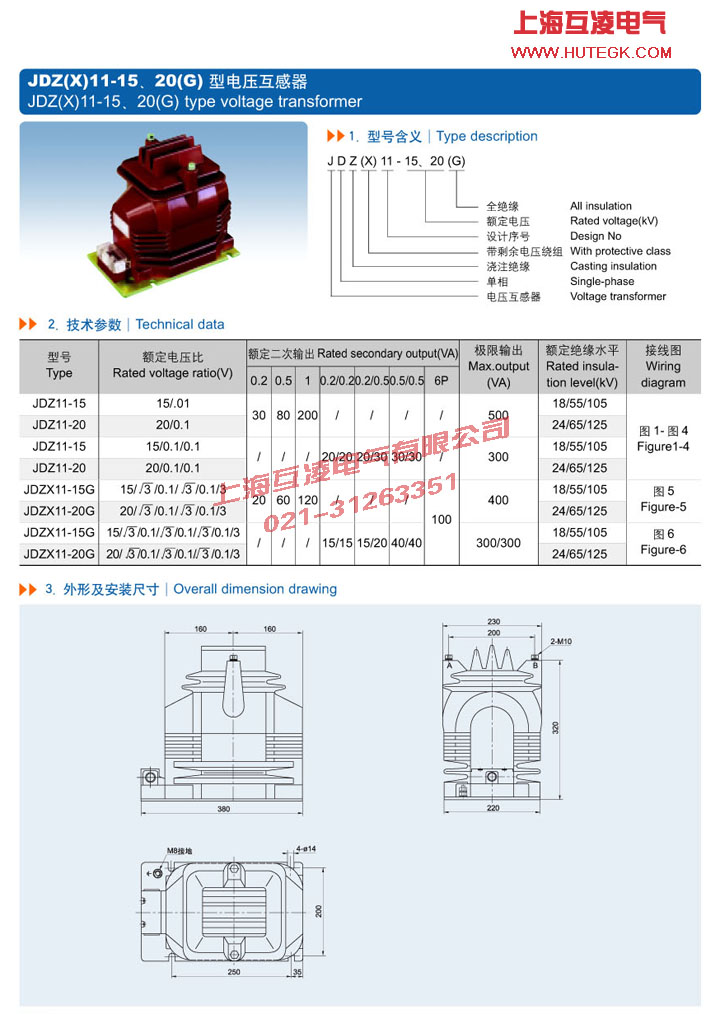

JDZ11-20电压互感器变比参数

型号 额定电压比 (kV) 准确级组合 额定输出 极限输出 额定绝缘水平
(VA) (VA) (kV)
JDZX11-20 20/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/200 600 24/65/125
0.5/6P(3P) 100/200
JDZX11-20G 20/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/200
0.5/6P(3P) 70/200
型号 额定电压比 (kV) 准确级组合 额定输出 极限输出 额定绝缘水平
(VA) (VA) (kV)
JDZ11-20 13.8/0.1 0.2 30 500 18/55/105
15/0.1 0.5 80
15.7/0.1 1 200
20/0.1     24/65/125
JDZF11-20 13.8/0.1/0.1 0.2/0.2 20/20 300 18/55/105
15/0.1/0.1 0.2/0.5 20/40
15.7/0.1/0.1 0.5/0.5 40/40
20/0.1/0.1     24/65/125
JDZX11-20G 13.8/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 400 18/55/105
15/√3/0.1/√3/0.1/3 0.5/6P(3P) 80/100
15.7/√3/0.1/√3/0.1/3
20/√3/0.1/√3/0.1/3     24/65/125
JDZXF11-20G 13.8/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 300 18/55/105
15/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P(3P) 20/40/100
15.7/√3/0.1/√3/0.1/√3/0.1/3 0.5/0.5/6P(3P) 40/40/100
20/√3/0.1/√3/0.1/√3/0.1/3     24/65/125
JDZX11-20 13.8/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 400 18/55/105
15/√3/0.1/√3/0.1/3 0.5/6P(3P) 80/100
15.7/√3/0.1/√3/0.1/3
20/√3/0.1/√3/0.1/3     24/65/125
JDZXF11-20 13.8/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 300 18/55/105
15/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P(3P) 20/40/100
15.7/√3/0.1/√3/0.1/√3/0.1/3 0.5/0.5/6P(3P) 40/40/100
20/√3/0.1/√3/0.1/√3/0.1/3     24/65/125

1、局部放电水平符合GB1207《电压互感器》标准。
2、污秽等级:Ⅱ级。

基本作用

电压互感器的作用是:把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。同时,使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路,二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说,电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。


产品名称:JDZ11-20电压互感器

型号:JDZ11-20

声明:本页JDZ11-20电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
