LJW-35电流互感器

  • LJW-35电流互感器

    • 名称:LJW-35电流互感器
    • 型号:LJW-35
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

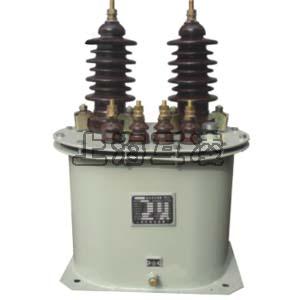

LJW-35电流互感器

LJW-35户外电流互感器概述

LJW-35、LJWD-35电流互感器为油纸绝缘、户外型产品,适用于额定频率50Hz或60Hz、额定电压为35kV的电力系统中,作电能计量、电流测量和继电保护用。

LJW-35电流互感器结构

本型电流互感器的器身装在充满变压器油的油箱中,并经真空干燥和浸油处理,产品不全密封结构,能有效地防止油老化。

LJW-35电流互感器变比参数

1. 额定绝缘水平:40.5/95/1200kV;
2. 额定二次电流:5A;
3. 额定一次电流、准确级组合、额定输出及动、热稳定电流见表;
4. 外绝缘爬电距离:普通型≥735;W2型≥1100。

额定一次电流(A) 准确级次组合 额定输出(VA) 10P级准确限值系数 短时热电流(I th)(KA/S) 额定动稳定电流(I dyn)(KA)
5 0.5/10P1/10P2 0.2/10P1/10P2 30 40 40 30 20 0.5 1.28
10 1 2.55
15 1.5 3.83
20 2 5.1
30 3 7.65
40 4 10.2
50 5 12.75
75 7.5 19.13
100 10 25.5
150 15 38.3
200 20 51
300 30 76.5
400~2000 40 95

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

LJW-35电流互感器外形尺寸图及安装尺寸图 图纸


产品名称:LJW-35电流互感器

型号:LJW-35

声明:本页LJW-35电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
