LZZBJ9-10电流互感器

  • LZZBJ9-10电流互感器

    • 名称:LZZBJ9-10电流互感器
    • 型号:LZZBJ9-10
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

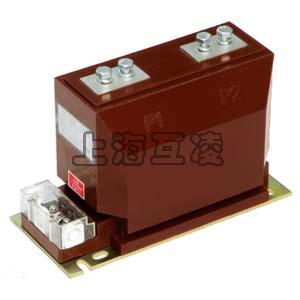

LZZBJ9-10电流互感器

LZZBJ9-10电流互感器概述

LZZBJ9-10电流互感器是户内环氧树脂浇注支柱式全工况型产品,在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜,本型号的产品还可根据用户要求生产二、三绕组复变比结构。目前准确级有0.5、0.2、0.5S、0.2S级,保护级10P10、10P20等,另可以定制非标产品,详细请来电咨询。

结构及特点

LZZBJ9-10电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻,适合于任何位置、任意方向安装。

技术数据

电流变比 准确级组合 准确级及额定输出 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.5s 额定输出(VA) 准确级及限值系数
5/5

0.2S/0.5
0.2/0.5
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10
0.5/10P20

10 10 15 10P10 0.8 1.9
10/5 1.5 3.8
15/5 2.3 5.8
20/5 3 7.5
30/5 4.5 11.2
40/5 6 15
50/5 7.5 18.8
75/5 11.5 29
100/5 15 37.5
150~200/5 22.5 56.5
300~600/5 45 112.5
800~2500/5 63 157.5
3000/5 80 160

1、LZZBJ9-10额定绝缘水平:12/42/75kV ;
2、负荷的功率因数:COSφ=0.8(滞后);
3、 额定二次电流:5A或1A;
4、表面爬电距离:满足II级污秽等级要求;
5 、产品标准:GB1208-2006《电流互感器》。
6 、仪表保安系数:FS≤10;
7、 其它技术参数见表

发展方向

由于电磁式电流互感器存在的易饱和、非线性及频带窄等问题,电子式电流互感器逐渐兴起。电子式电流互感器一般具有抗磁饱和、低功耗、宽频带等优点。
国内具有代表性的电子式互感器有AnyWay变频电压传感器、AnyWay变频电流传感器和AnyWay变频功率传感器,其中,AnyWay变频功率传感器属于电压、电流组合式互感器。

该互感器的主要特点如下:
1、采用前端数字化技术,光纤传输,电磁兼容性好。
2、幅频特性和相频特性好,在宽幅值、频率、相位范围内均可获得较高的测量精度。
3、属于数字式传感器,二次仪表不会引入误差,传感器误差就是系统误差。

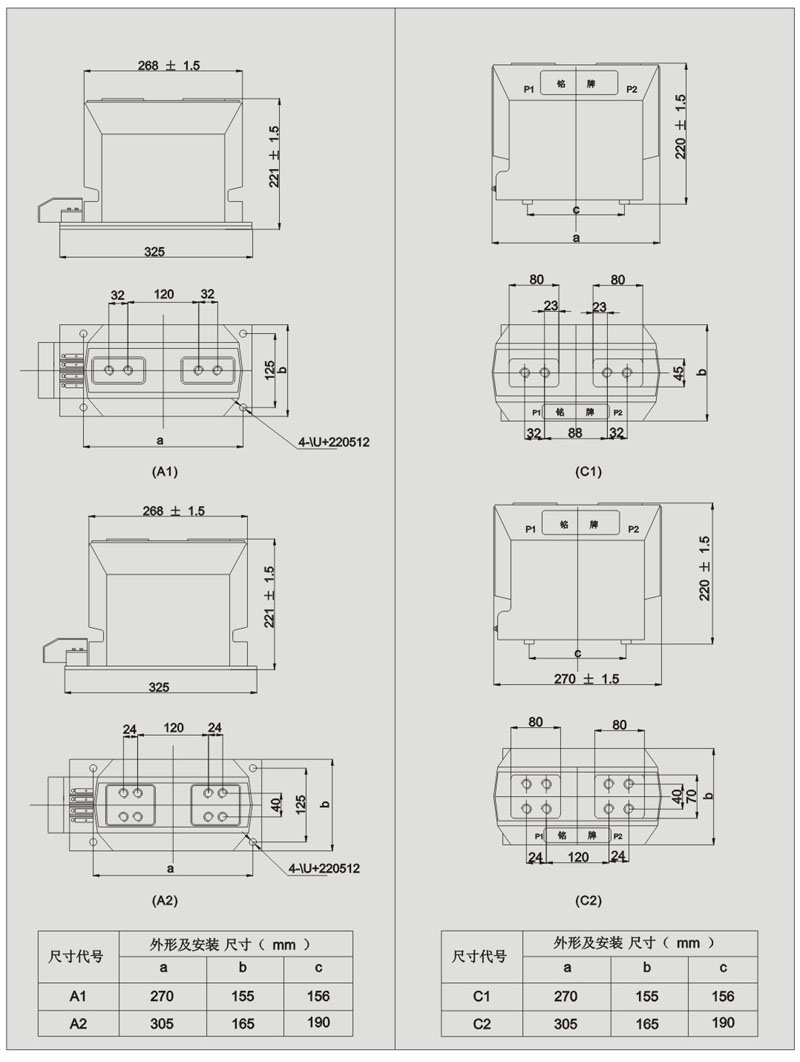

LZZBJ9-10电流互感器接线图

LZZBJ9-10电流互感器接线图二


产品名称:LZZBJ9-10电流互感器

型号:LZZBJ9-10

声明:本页LZZBJ9-10电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
