LZZBW-35A电流互感器

  • LZZBW-35A电流互感器

    • 名称:LZZBW-35A电流互感器
    • 型号:LZZBW-35A
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

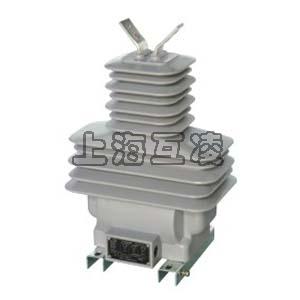

LZZBW-35A电流互感器

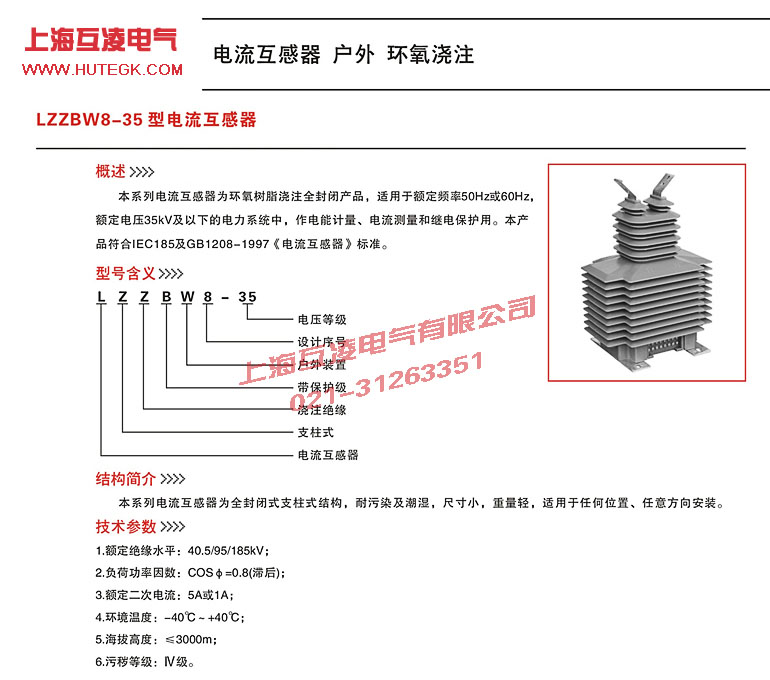

LZZBW-35A高压干式电流互感器简介

LZZBW-35A电流互感器(户外)概述 LZZBJ71-35W 型电流互感器为户外环氧树脂浇注式、户外型、全封闭、支柱柱式结构的电压互感器。适用于是交流50Hz、额定电压为35KV及以下电力系统中,供电流、电能测量及继电保护用。

LZZBW-35A型电流互感器技术参数

1、额定绝缘水平:40.5/95/185 kV;
2、额定二次电流:5A,1A
3、额定一次电流、准确级组合、额定输出及动热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。

产品型号 额定电流比(A) 额定输出(VA) 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.2 0.5S 0.5 额定输出(VA) 准确级及准确限值系数
LZZBJ71-35 5~100/5 10 15 15 20 25 10P15 200Iln 500Iln
150~300/5 150Iln 375Iln
400~500/5 45 112.5
600~800/5 63 157.5
1000~1500

注意事项

电流互感器 - 使用注意事项电流互感器运行时,副边不允许开路。因为一旦开路,原边电流均成为励磁电流,使磁通和副边电压大大超过正常值而危及人身和设备安全。因此,电流互感器副边回路中不许接熔断器,也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时,副边不允许开路。原因如下:
⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
⒊电流互感器铁芯合磁通:Φ = Φ1 + Φ2
⒋因为Φ1.Φ2方向相反,大小相等,互相抵消,所以 Φ = 0
⒌若二次开路,即 I2 = 0 ,则:Φ = Φ1,电流互感器铁芯磁通很强,饱和,铁心发热,烧坏绝缘,产生漏电
⒍若二次开路,即 I2 = 0 ,则:Φ = Φ1,Φ在电流互感器二次线圈N2中产生很高的感生电势e,在电流互感器二次线圈两端形成高压,危及操作人员生命安全
⒎电流互感器二次线圈一端接地,就是为了防止高压危险而采取的保护措施。


产品名称:LZZBW-35A电流互感器

型号:LZZBW-35A

声明:本页LZZBW-35A电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
