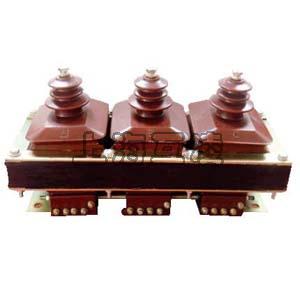

JSZW-10A电压互感器

  • JSZW-10A电压互感器

    • 名称:JSZW-10A电压互感器
    • 型号:JSZW-10A
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JSZW-10A电压互感器

JSZW-10A型电压互感器使用条件

1.海拔高度不超过3000米;
2.周围环境温度不高于十40'C,不低于-5'C;
3.周围空气的相对湿度不大于85%(20'C);
4.安装场所无腐蚀性的气体.

JSZW-10A电压互感器概述

JSZW-10A电压互感器为三相、户内、干式产品,JSZW3-10为Yo/Yo/[连接JSZW3-10F为Yo/Yo/Yo/[连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控 和继电保护用。

JSZW-10A电压互感器技术表

型号 额定电压比(V) 额定二次输出 极限输出 额定绝缘水平
0.2 0.5 1 3 0.2/0.2
0.2/0.5
0.5/0.5 6P
JSZW-3A 3000/√3/100/√3/100/3 45 90 150 300 / / 75 600 3.6/23/40
JSZW-3B 3000/√3/100/√3/100/3
JSZW-6A 6000/√3/100/√3/100/3 7.2/32/60
JSZW-6B 6000/√3/100/√3/100/3
JSZW-10A 10000/√3/100/√3/100/3 60 90 150 300 / / 12/42/75
JSZW-10B 10000/√3/100/√3/100/3
JSZW-6A 6000/√3/100/√3/100/√3/100/3 / / / / 30/30 60/60 450/450 7.2/32/60
JSZW-6B 6000/√3/100/√3/100/√3/100/3

1. 产品标准:GB1207-1997《电压互感器》;
2. 技术参数表 Technical data form
3. 产品表面爬电比距满足Ⅱ级污秽等级;

JSZW-10A电压互感器结构简介

该系列产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片,经退火处理。 JSZW3-10型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。

JSZW-10A电压互感器


产品名称:JSZW-10A电压互感器

型号:JSZW-10A

声明:本页JSZW-10A电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
