LMZJ1-10Q电流互感器

  • LMZJ1-10Q电流互感器

    • 名称:LMZJ1-10Q电流互感器
    • 型号:LMZJ1-10Q
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

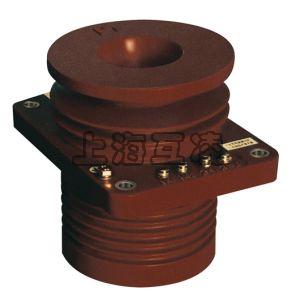

LMZJ1-10Q电流互感器

LMZJ1-10Q电流互感器概述

LMZJ1-10Q为环氧树脂浇注绝缘母线式全封闭产品,适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中,作电能计量、电流测量和继电保护用,本产品符合IEC60044-1及GB1208《电流互感器》标准。

原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

结构简介

本系列电流互感器为环氧树脂浇注绝缘全封闭母线式结构。铁心为圆环形,二次绕组均匀地绕在铁心,用环氧树脂浇注成型,浇注体固定在穿墙安装板上。

电流互感器参数

额定绝缘水平:12/42/75kV
负荷的功率因数:cosφ=0.8(滞后)
额定二次电流:5A(或1A.2A)
表面爬电距离:LMZ1-10:160mm;
LMZ1-10Q:230mm;
LMZ1-10:230mm;

产品型号 额定一次电流(A) 额定二次输出 准确级组合 穿心匝数

LMZ1-10

LMZ1-10Q

300 5/15 0.2/10P10 1
10/15 0.5/10P10
400-1000 10/15 0.2(0.5)/10P10 1



接线图

校验方法

在进行电流互感器误差试验之前,通常需要检查极性、退磁、准确度等试验。


产品名称:LMZJ1-10Q电流互感器

型号:LMZJ1-10Q

声明:本页LMZJ1-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
