LJZ-75零序电流互感器

  • LJZ-75零序电流互感器

    • 名称:LJZ-75零序电流互感器
    • 型号:LJZ-75
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

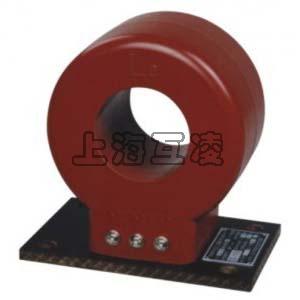

LJZ-75零序电流互感器

ljz-75零序电流互感器产品含义

零序电流互感器为浇注绝缘小体积的户内型产品,供发电机、电动机等的三相电缆引出线(外每径不超过65mm)作接地保护用, 零序电流互感器,LJZ-75零序电流互感器

【详细说明】

简介

本型电流互感器为浇注绝缘小体积的户内型产品,供发电机、电动机等的三相电缆引出线(外每径不超过65mm)作接地保护用。 LJZ-Φ65、Φ75、Φ110、Φ150 零序电流互感器

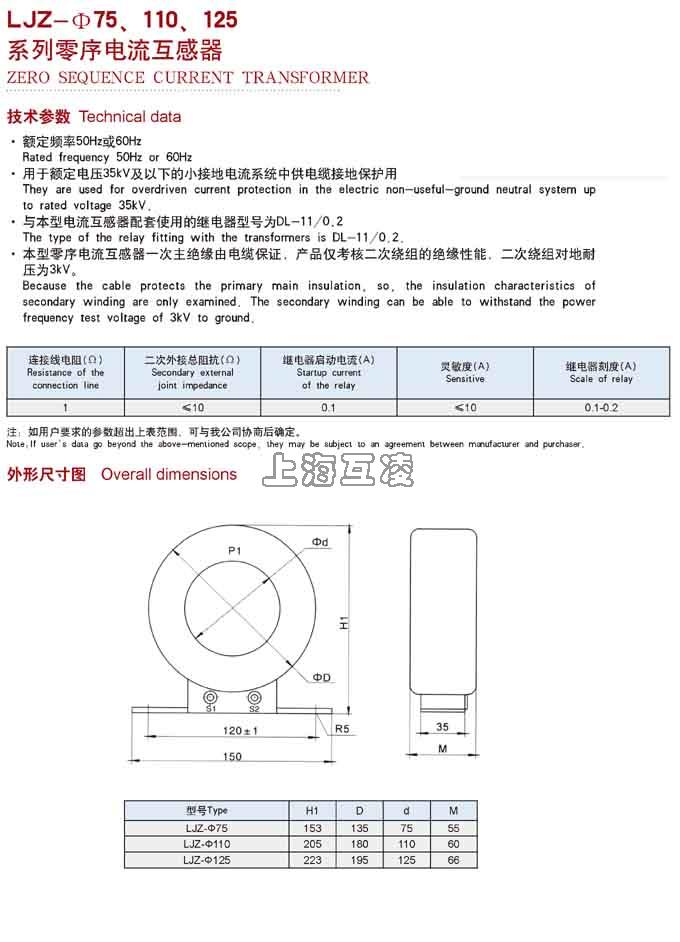

技术参数:

产品型号 零序电流互感器与DD-11/60型连接的端子符号 DD-11/60型接地继电器 额定绝缘水平

线圈连接方式 刻度

LJZ-Φ75

S1、S3(a、n接电容器) 串联 15x1~30x1 0.5/3
并联 15x2~30x2 S1、S3 (a、n接电容器) 串联 15x1~30x1 并联 15x2~30x2

注:本型号电流互感器所配的保护继电器为DD-11/60型接地继电器50Hz、100mV所配的电容器为CDM-W型或CZJD-ZB卧式密封电解电容器,30μF±5%、150V。

产品型号

零序电流互感器与DD-11/60型连接的端子符号

DD-11/60型接地继电器

额定绝缘水平

线圈连接方式

刻度值

LJZ-75 LJZ-110

S1、S3
(a、n接电容器)

串联

15x1~30x1

0.5/3

并联

15x2~30x2

S1、S3
(a、n接电容器)

串联

15x1~30x1

并联

15x2~30x2




产品名称:LJZ-75零序电流互感器

型号:LJZ-75

声明:本页LJZ-75零序电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
