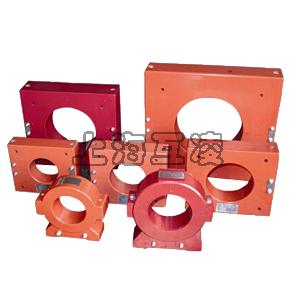

LJK-180零序电流互感器

  • LJK-180零序电流互感器

    • 名称:LJK-180零序电流互感器
    • 型号:LJK-180
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

 LJK-180零序电流互感器

 LJK-180零序电流互感器 型号含义

一、产品概述

LJK系列零序互感器零序电流互感器用于电力系统。产生零序接地电流时与继电保护装置或信号装置配合使用,使装置元件动作,实现保护或监控。 ZH-LJK/LXK 系列零序电流互感器是电缆型,采用ABS工程塑料外壳,树脂浇注成全密封形式,绝缘性能好,外形美观。具有灵敏度高,线性度好,运行可靠,安装方便等特点。其性能优于一般的零序电流互感器。其应用范围广泛,不仅适应电磁型继电保护,还能适应电子和微机保护装置,用户可根据系统的运行方式(中性点接地、中性点不接地、高阻接地、小电阻接地、消弧线圈接地)选用相适应的零序电流互感器。

二、使用条件

1 环境温度:-15℃~+60℃,日平均不超过 +40℃;
2 海拔高度:2000米以下(高原使用,订货时要明确提出);
3 相对湿度:≤95%;
4 周围介质无导电尘埃与导电金属颗粒或使绝缘损坏的腐蚀性气体、霉菌等。


三、主要技术数据

1 电压等级:0.4kV~66kV;
2 电网频率:0~500Hz(3次谐波150Hz;5次谐波250Hz);
3 产品同名端:一次由互感器正面“L1”侧穿入,二次为“K1”;
4 产品型号及数据、外形尺寸见图表。


四、安装

1 整体式互感器安装要在敷设电缆前进行,电缆敷设时穿入互感器。
2 开口式互感器安装可随时进行,具体安装方法如下:
1 拆下互感器“K1、K2”的联接压片;
2 将互感器顶部两条螺栓松开拆下,互感器便分成两部分;
3 将互感器套在电缆上,把两个接触面擦干净,薄薄涂上一层防锈油,互感器两部分对好后拧上螺栓,互感器两部分要对齐以免影响性能;
4 将联接片固定在“K1、K2”上;
5 开口式互感器上下两部分不可与其它互感器互换。

LJK-180零序电流互感器外壳浇注式零序电流互感器型号数据及尺寸,作用原理,接线

型号

一次零序电流(A)

二次电流(A)

二次负荷(Ω)

建议用途

外形尺寸(mm)

LJ40

LJK40

1-40

0.02-1

2.5

与小电流接地选线装置等配合使用

孔径 地脚中心距 地脚螺丝
40 120 120 56 85 M8

LJ80

LJK80

1-40 0.02-1 2.5 与小电流接地选线装置等配合使用

孔径

80

195

168

LJ80A

LJK80A

3-5

0.03-0.06

10

与DD11/60型继电器配合使用

47

地脚中心距

175

地脚内螺孔

M8

LJ80B

LJK80B

10

0.2

10

与DL11/0.2型继电器配合使用

B

144

C

1222

LJ100

LJK100

1-40

0.02-1

2.5

与小电流接地选线装置等配合使用

孔径

100

215

190

LJ100A

LJK100A

3-5

0.03-0.06

10

与DD11/60型继电器配合使用

53

地脚中心距

195

地脚内螺孔

M8

LJ100B

LJK100B

10

0.2

10

与DL11/0.2型继电器配合使用

B

158

C

1372

LJ120

LJK120

1-40

0.02-1

2.5

与小电流接地选线装置等配合使用

孔径

120

235

210

LJ120A

LJK120A

3-5

0.03-0.06

10

与DD11/60型继电器配合使用

60

地脚中心距

215

地脚内螺孔

M8

LJ120B

LJK120B

10

0.2

10

与DL11/0.2型继电器配合使用

B

175

C

1532

LJ140

LJK140

1-40

0.02-1

2.5

与小电流接地选线装置等配合使用

孔径

140

275

250

LJ140A

LJK140A

3-5

0.03-0.06

10

与DD11/60型继电器配合使用

75

地脚中心距

255

地脚内螺孔

M10

LJ140B

LJK140B

10

0.2

10

与DL11/0.2型继电器配合使用

B

202

C

1792

LJ160

LJK160

1-40

0.02-1

2.5

与小电流接地选线装置等配合使用

孔径

160

275

250

LJ160A

LJK160A

3-5

0.03-0.06

10

与DD11/60型继电器配合使用

75

地脚中心距

255

地脚内螺孔

M10

LJ160B

LJK160B



<p>安装</p>

<p>·整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。</p>

<p>·开口式互感器不受电缆敷设与否的限制,具体方法如下:</p>

<p>(1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(圆形互感器无此项要求)。</p>

<p>(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。</p>

<p>(3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。</p>

<p>(4)将联接片固定在“K1ˊ”、“K2ˊ”上(圆形互感器无此项要求)。</p>

<p>(5)内孔﹥120mm的互感器如水平安装时,请加非导磁支架。</p>


产品名称:LJK-180零序电流互感器

型号:LJK-180

声明:本页LJK-180零序电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
地址:http://www.hutegk.com/LJK-180-240.html
