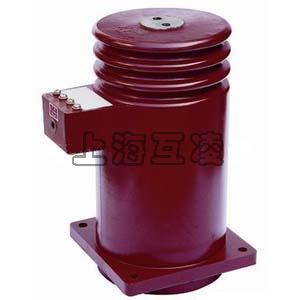

LDJ2-10Q/210-Y,LDJ2-10/210-Y电流互感器

  • LDJ2-10Q/210-Y,LDJ2-10/210-Y电流互感器

    • 名称:LDJ2-10Q/210-Y,LDJ2-10/210-Y电流互感器
    • 型号:LDJ2-10Q-210-Y,LDJ2-10-210-Y
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LDJ2-10Q/210-Y,LDJ2-10/210-Y电流互感器

结构简介

本系列电流互感器为贯穿式环氧树脂浇注全封闭结构,其一次绕组的一个端子带有静触头被设置在环氧树脂的绝缘空腔内。

概述

本型号电流互感器为环氧树脂浇注绝缘全封闭产品,适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中,作电能计量、电流测量和继电保护用。是专门为KYN-10型手车开关柜而设计。

技术参数

1、额定绝缘水平:12/42/75
2、负荷的功率因数:cosφ=0.8(滞后)
3、额定一次电流为:5A或1A
4、表面爬电距离:大于530MM
5、产品标准:GB1208-2006《电流互感器》
6、仪器保安系数<10

额定电 流比(A) 级次组合 额定输出(VA) 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.5s 0.2s 0.5s 10P10
5/5 0.2s/10P 0.2/10P 0.5/10P 10 10 10 10 15 0.5 1.25
10/5 1.0 2.5
15/5 1.5 3.75
20/5 2.0 5
30/5 3.0 7.5
40/5 4.0 10
50/5 7.5 18
75/5 11 28
100/5 15 37.5
150/5 22.5 56
200/5 30 75
300~400/5 63 100
500~800/5 15 15 20
1000~1250/5 20 20 25 80 130

额定电压

电流互感器额定电压不小于装设点线路额定电压。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格,二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。

安装条件

1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。
2、海拔高度不超过1000M(超过请著明)
3、接地方式:中性点非有效接地系统
4、大气条件:无严重污染


产品名称:LDJ2-10Q/210-Y,LDJ2-10/210-Y电流互感器

型号:LDJ2-10Q-210-Y,LDJ2-10-210-Y

声明:本页LDJ2-10Q/210-Y,LDJ2-10/210-Y电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
