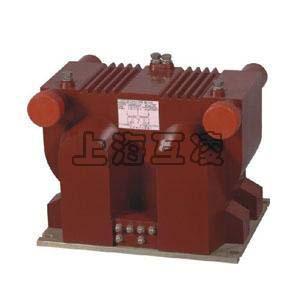

JSZVR-10W电压互感器

  • JSZVR-10W电压互感器

    • 名称:JSZVR-10W电压互感器
    • 型号:JSZVR-10W
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JSZVR-10W电压互感器

JSZVR-10W电压互感器概述

JSZVR-10W电压互感器采用环氧树脂浇注全封闭结构。JSZV一6,10R型是由两台全绝缘电压互感器组成“V”式接线,一次绕组带有熔断器保护,二次输出为100V做测量使用,另外带有110V 220V输出电压端子作操动机构电源。电源容量为1100VA。熔断器装在一次端子内部。JSZVR一10W型是由两台单相电压互感器分别带有熔断器浇注为一体,一次端子与二次端子分别引出。用户可根据需要接成V式三相电压互感器,亦可两台单独使用,互不影响。熔断器装在一次端子内部,更换时,在停电情况下,不用拆除一次外部接线,非常方便,快捷。正常产品二次输出为100V。亦可根据需要分别事有110V、220V控制电源,电源容量为1100VA。

JSZVR-10W电压互感器技术表

●负荷的功率因数COSΦ=0.8(滞后);
●海拔高度≤1000m,满足Ⅱ级污秽等级;
●产品性能符合标准:GB1207-1997(电压互感器);

型号 额定电压比(V) 额定二次输出 极限输出(KV) 额定绝缘水平(KV)
0.2 0.5 1 3 0.2/0.2
0.2/0.5
0.5/0.5 6P
JSZVR-3W 3000/100 30 80 150         800 3.6/23/40
JSZVR-6W 6000/100 7.2/32/60
JSZVR-10W 100000/100 12/42/75
JSZVR-3W 3000/100/100         20/20 40/40 400/400 3.6/23/40
JSZVR-6W 6000/100/100 7.2/32/60
JSZVR-10W 10000/100/100 12/42/75
JSZVR-10W 10000/100/120 0.2/3---30/200
0.5/3---80/200
600/800 12/42/75

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。


产品名称:JSZVR-10W电压互感器

型号:JSZVR-10W

声明:本页JSZVR-10W电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
