JSZGF-10电压互感器

  • JSZGF-10电压互感器

    • 名称:JSZGF-10电压互感器
    • 型号:JSZGF-10
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JSZGF-10电压互感器

本型电压互感器是继三相五柱电压互感器之后,为消除因电力系统不同程度接地后导致互感器发生铁磁谐振大量烧毁这一公害而开发研制的一种新型电压互感器。 本型互感器为半封闭浇注式,体积小,气候适应性强,抗分频、工频谐振,不会过励磁烧毁,可长期运行在线路单相接地情况下,而无超温之虑,互感器铁芯由单相双柱式和三相三柱式铁芯组成,采用优质冷轧硅钢片叠装而成,一,二次绕组采用环氧树脂浇注,一次绕组为全绝缘。

 JSZGF-10电压互感器

类似电压互感器PT如下:电压互感器部分型号: JDZ-6、JDZ-10、JDZ-6Q、JDZ-10Q、JDZJ-6Q、JDZJ-10Q、JDZ10-10、RZL-10、JDZX10-10、REL-10、JDZXF71-10、JDZC-10、JDZF8-10、JDZX11-10;JDZXW-10、JDZW-10、12;JDZ9-10、JDZ9-35、JDZ8-10、JDZX8-10、JDJ-6、JDJ-10、JDJ-35、JSJB-10、JSJW-6、JSJW-10、JD6-35、JDX6-35、JDJ2-35、JDN2-35、JDJJ1-35、JDJJ2-35、JDXN2-35、JDZX9-10型电压互感器;JDZX6-35、JDZ8-35W、JDZX8-35、JDZ9-35、JDZX9-35、JDZXF71-35、JDZW-35、JDZXW-35、JSZW-6、JSZW-10、JSZW3-6、JSZW3-10、JSZG-10、JSZK2-6、10(F)抗铁磁谐振三相电压互感器

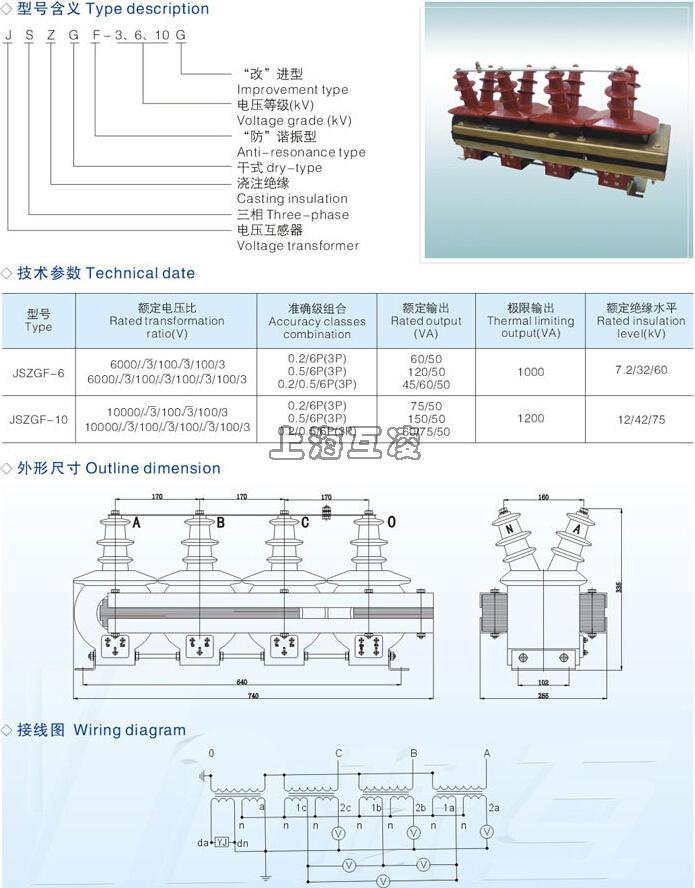

JSZK2-10(JSZK2-6F)三相抗谐振电压互感器,型号,原理,接线图,技术参数,作用,安装尺寸图如下图

1、  本型互感器能在120%额定电压下长期工作;
2、  额定绝缘水平:12/42/75kV;
3、  当系统发生单相接地时,可长期无损伤地承受系统单相接地时产生的高电压;
4、  由于产品中性点采取消谐措施,安装时中性点直接接地

使用条件

1、户外装置;
2、环境温度:-30℃~+40℃;
3、海拔高度不超过1000米;
4、不可能发生火灾和危险的地方;
5、无强烈的震动或撞击的地方;

使用与维护

产品若能符合下列条件即可使用:
1.试验电压符合GB1207-97及GB311.1-97的要求;
2.空载损耗、空载电流及线圈的直流电阻符合出厂试验报告;
3.产品在运行时,必须定期进行检查,拭去产品上的灰尘等污物,彻底检查产品内部有无故障发生,并及时进行妥善处理;
4.备用产品运到后,虽不立即使用,但必须经过慎密的检查,放在干燥固定位置;
5.产品经长期停用或储存欲再度使用时,必须检查绝缘质量是否良好,不符合规定要求的不能使用。



注:用户如对JDZX6-35, JDZXF6-35电压互感器有特殊要求可与我们协商确定。

订货时应注明事项

1.产品型号;
2.额定电压比;
3.准确级次;
4.用户如有特殊需要,经双方协商确定


产品名称:JSZGF-10电压互感器

型号:JSZGF-10

声明:本页JSZGF-10电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
