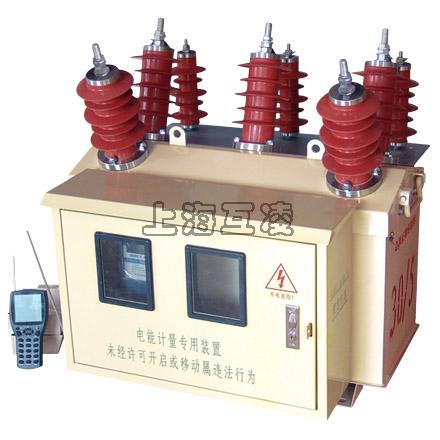

JLSZW-10计量箱

  JLSW-10计量箱即无线抄表干式高压计量箱由组合互感器、多功能电度表、DCZ－1数据采集器和DR－1抄表器组成。一般为连体型，安装于柱上。组合互感器选用本公司生产的硅橡胶干式组合互感器，内部结构有两元件或三元件各种规格等级的产品，多功能电度表应符合DL/T645－1997或威胜V4.0通讯规约，通过485接口连接DCZ－1数据采集器，DR－1抄表器通过无线方式与DCZ－1数据采集器通讯，采集电度表的各种数据:有功、无功总量，尖、峰、平、谷各时段电量，最大需量及发生时间，三相电压、电流、有功、无功功率等。 本产品采用先进的无线通讯芯片及单片机技术，抗干扰能力强，工作可靠，安装、抄表方便。抄表器能存储480个多功能电度表，五个月的数据，便于查询、管理。

执行标准：

GB1208－2006、GB1207－2006、GB17201－2007，DL/T645－1997

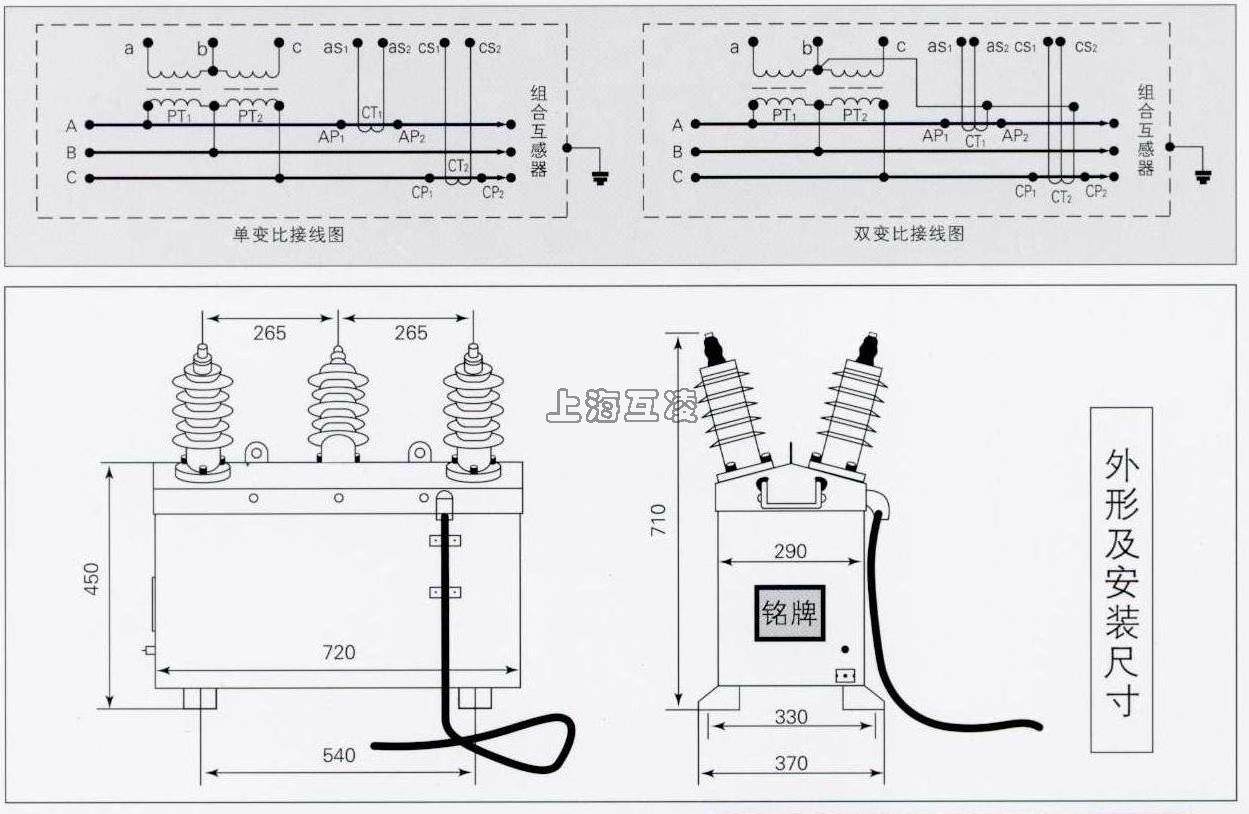

接线原理图及外形安装尺寸：

产品名称：JLSW-10计量箱

型号：JLSW-10
