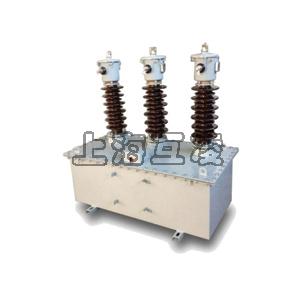

JLSJ-35电压互感器

  • JLSJ-35电压互感器

    • 名称:JLSJ-35电压互感器
    • 型号:JLSJ-35
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JLSJ-35电压互感器

一、JLSJ-35高压计量箱性能概述

JLSJ-35电压互感器适用于额定频率50HZ、额定电压35KV户外电力系统中作电能计量;也可按用户要求提供二次各种电压及不等容量的开关电源。以便实现高压预付费计量功能,产品密封性能优越,采用真空波纹管膨胀器装置,彻底杜绝了油与空气接触造成的恶化问题。互感器三防性能好,等级高,可为用户提供0.2S级各种变比及双变比的产品。高压瓷套采用防污等级为IV级的设计,爬电比距大,耐污染与潮湿,一次及二次防护严密,防窃电能力强。

互感器结构合理,体积小、重量轻,适宜任何位置,任意方向安装。并且每项产品有单独的电压、电流互感器,有效的防止了因三相负荷不平衡而造成的少计量的现象。

二、JLSJ-35高压计量箱技术参数

1.产品符合GB17201组合互感器相应标准。

2.额定绝缘水平35KV:40.5/80/200KV

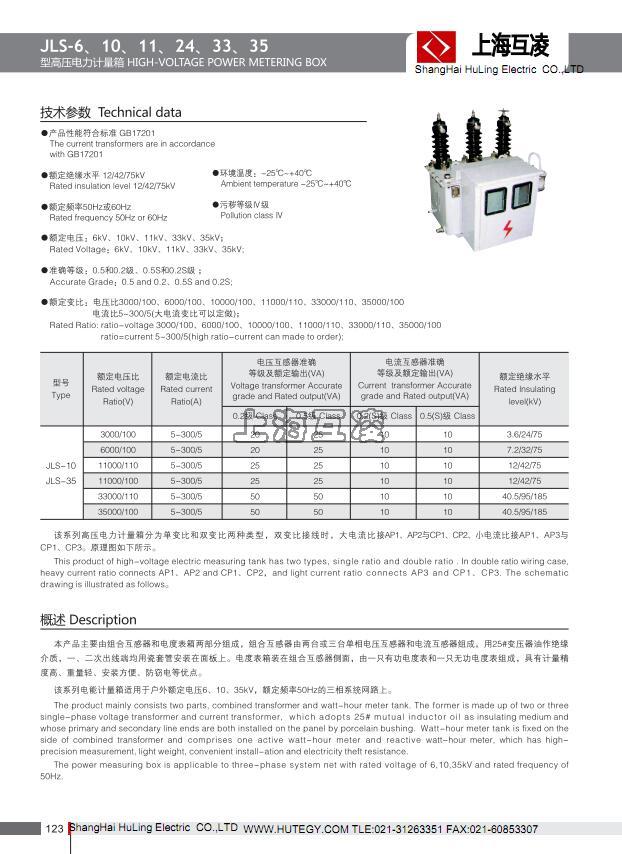

3.额定电压比:准确组合及相应额定二次输出,见表:JLSJ-35参数图



三、JLS-35高压计量箱外形及安装尺寸

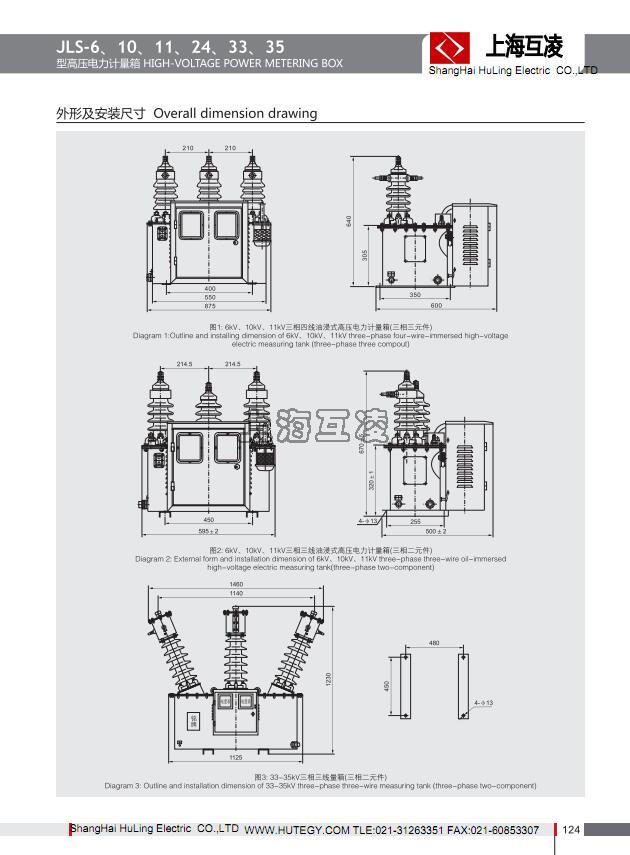

JLSJ-35外形尺寸图尺寸图

 四、运输及安装需求

1.运输过程中主体、表箱不得翻转倾斜,并要采取防震措施。若需起吊时必须水平起吊。

2.在投入运行前应检查互感器,核对操作元件的额定电压,额定电流与实际情况相符。

3.产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放时应定期检查环境是否符合要求,各部件是否完整。



油浸式电力计量箱JLS-6,JSL-10,JLS-35产品主要由组合互感器和电度表箱两部分组成,组合互感器由两台或三台单相电压互感器和电流互感器组成,用25#变压器油作绝缘介质,一、二次出线端均用瓷套管安装在面板上。电度表箱装在组合互感器侧面,由一只有功电度表和一只无功电度表组成,具有计量精度高、重量轻、安装方便、防窃电等优点。该型电能计量箱适用于户外额定电压6、10、35KV、额定频率50HZ的三相系统线路上。


产品名称:JLSJ-35电压互感器

型号:JLSJ-35

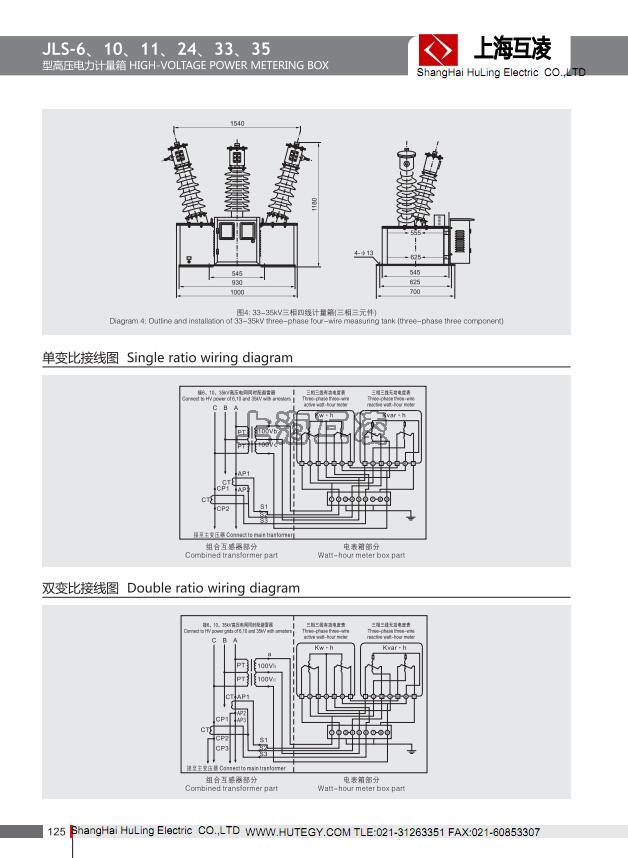

声明:本页JLSJ-35电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
