JLS-35电压互感器

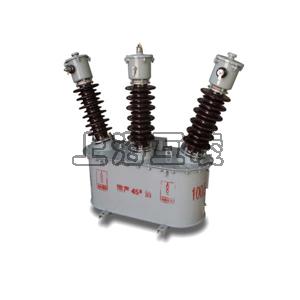

  • JLS-35电压互感器

    • 名称:JLS-35电压互感器
    • 型号:JLS-35
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JLS-35电压互感器

概述

 JLS-35型高压电能计量箱用于交流50Hz、35KV三相线路中做高压计量用,它由电流互感器、电压互感器和用于安装电流互感器、电压互感器及电能表的箱体组成。主要用于有功电能和无功电能的计量。

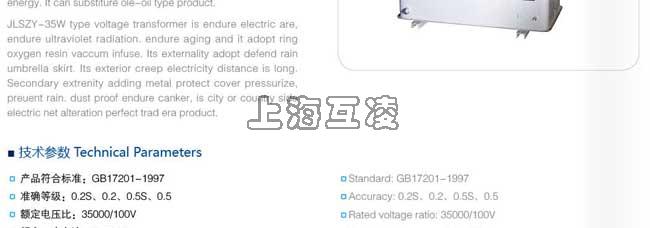

二、技术指标

1、额定电压:35KV

2、接法:二元件 V/V接法

3、额定频率:50HZ

4、电压比:35KV/100V

5、电压准确等级:0.2;电流准确等级:0.2S

6、额定负荷:电压30VA;电流15VA

7、功率因数:0.8

8、电流比5——500A/5A(可制作双变比)

9、工频耐压:10.5KV

10、环境温度:-25℃——40℃之间,日平均气温不超过30℃,气温20℃时,相对温度不超过85%,海拔1000米以下。

11、使用环境:户外,安装场所无严重污秽,无严重震动颠簸场所。

三、本产品参照标准

GB1207-1997(电压互感器)

GB1208-1997(电流互感器)

GB311-1997(高压电器设备绝缘试验电压和试验方法)

  • 产品验收
  1. 检查铭牌数据、合格证是否要求一致。
  2. 按产品装箱单检查产品的各部件、备件是否齐全;各个部件是否完好。
  3. 检查各部件紧固螺丝、一次导杆、二次接线柱、电表接线有无松动现象。
  4. 工频耐压试验:按照出厂试验值的80%进行验收。
  5. 电流互感器、电压互感器的误差检验。(国家标准)
  6. 检查u、n220v控制电源输出是否符合要求。

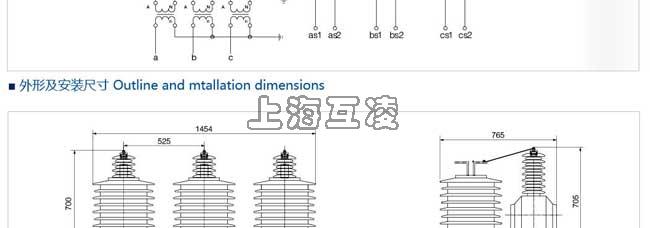

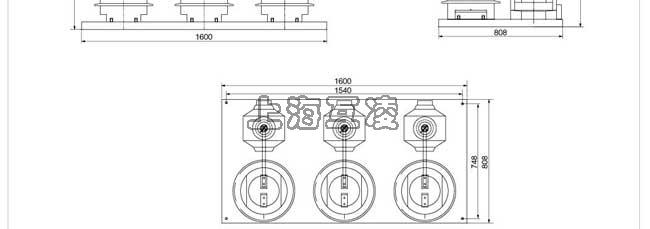

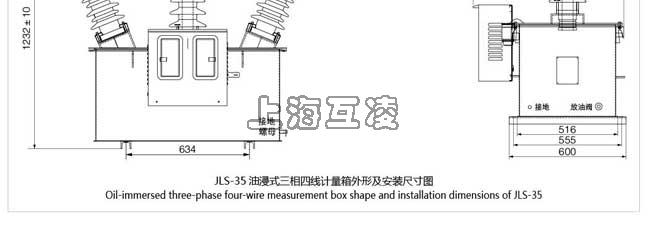

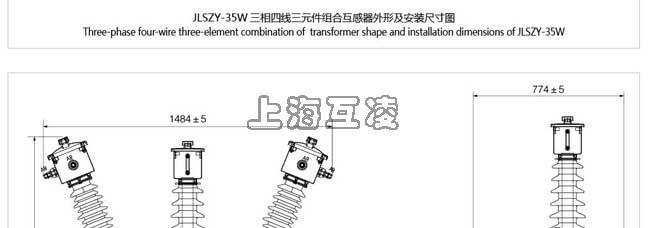

五、外型及安装尺寸(mm)

二元件  外型:长×宽×高 1150mm*1000mm*1200mm

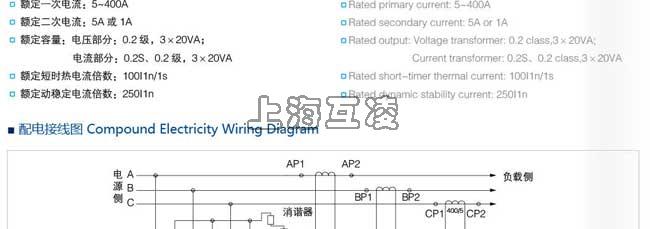

六、安装与接线

    1、高压计量箱应水平安装,杆上安装高度不应低于地面300mm,电度表应垂直,不得任意倾斜。

2、高压计量箱电源端(一次进线侧)必须安装相应电压等级的氧化锌避雷器,其接地电阻≤10Ω,以防各种雷电过电压、操作过电压、工频暂态过电压,从而保护线路中的电器及用电设备。

3、接线,应辨明电网电源的相序A、B、C与高压电能计量箱,导电杆的相序A、B、C各相分别对应连接(必须正相序),P1进线,P2出线。

4、双变比接法:

改变二次接线:接S1—S2为小量程变比(S3空头),接S1—S3为大量程变比(S2空头)。

    5、单变比时,电流互感器二次S2与电压互感器二次b连接接地,电流互感器二次改变双变比用小变比时,S2与电压互感器b连接接地(S3空头);用大变比时,S3与电压互感器b连接接地(S2空头)。

  1. 高压线为铝线时,应采用铜铝过渡线夹牢固连接,整机箱体必须接地;电流互感器二次不得开路,电压互感器二次不得短路。
  2. 高压计量箱装好后,应带负荷进行试验观察,看有功无功电能表转动是否正常。
  3. 经过以上全面试验检查,合格后方可正式投入运行。



七、维护与质量保修

    1、使用时看电能表有无逆相序现象,如有逆相序现象,调一次接线或二次接线改变为正相序。

    2、计量箱用段时间后应检查接线螺丝是否有松动现象,如有松动现象将螺丝拧牢。

    3、在运行中的高压电能计量箱,必须定期检查变压器油,最好每年检查一次,若发现缺油或有劣化迹象,即应补充过滤或更换新油。

    4、本产品出售之日起12月内,在用户完全遵守说明书规定要求、使用方法正确,并在产品铝封完好的条件下,若发现不符合国家标准规定的要求时,本公司将给予免费修理或更换。保修期内造成的其它损失我公司不予负责;超过保修期或因用户使用不当、自然灾害等外界原因引起的事故,应由用户负责;超过保修期产品发现故障,我公司负责维修,只收材料费,不收工时费。

八、运输贮存与售后服务

1、本产品的运输,需在包装条件下进行。运输过程中不应受到剧烈振动和撞击,其运输安装贮存应符合JB/T15464——1995(仪器仪表安装通用技术条件)贮存地方应干燥通风,环境温度不超过-25~40℃,相对湿度不超过85%,空气中无腐蚀性气体和霉菌。

2、本产品如在保修期内出现问题,请用户不要自行打开箱体、表箱,要保持整体状态,否则我公司不予保修。

3、我公司生产的产品在运行中出现问题,我公司自接到通知起,本省两天内维修人员到达现场,外省根据路程远近适当延长。

JLS高压油浸式电力计量箱,JLSZW高压干式计量箱专题解读

    JLS高压电力计量箱 本产品由组合互感器和计量仪表箱组成,组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置,单向计量时配一块有功电度表和一块无功电度表,双向计量时配二块有功电度表和两块无功电度表。
     JLS高压电力计量箱常用型号有,JLS-6油式高压计量箱,JLS-10油式电力计量箱,JLS-35油式高压电力计量箱,JLSZW-6干式电力计量箱,JLSZW-10干式电力计量箱,JLS-35干式电力计量箱,JLSZF干式双绕组带负控计量箱,二元件等同于三相三线,三元件等同于三相四线。

JLS高压计量箱型号含义说明

JLS高压计量箱环境条件:
1,海拔高度不超过1000m;
2,环境温度:
3,最高+40℃;
4,日平均不超过30℃;
5,最低-25℃;
商品简介
1、总则:
1.1用处适用范围
1.1.1 JLS-6、10型三相油浸式野外高压电力计量箱(以下简称计量箱)适用于额外电压为10kV,额外频率为50-60Hz的三相沟通网路上作电能计量用,由组合互感器和电表箱两部分构成。
1.1.2 JLS-6、10型计量箱适用于下列场合的电能计量:
a、乡村排灌站,乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。
b、小电站发电量计量或小电站电网与国家进行联网运转时互送电能时的计量。
2、运用环境条件:
2.1海拔高度不超越1000m;
2.2环境温度:
最高+40℃;
日平均不超越30℃;
最低-25℃;
2.3体系接地方法:中性点非有用接地体系;
2.4大气条件:大气中无严峻污秽。
3、商品首要构造概述
3.1本商品由组合互感器和计量外表箱构成,组合互感器由两台电压互感器和两台电流互感器拼装在一起而成。计量外表箱内配有D86系列三相电度表和保险装置,单向计量时配一块有功电度表和一块无功电度表,双向计量时配二块有功电度表和两块无功电度表。
3.2电压互感器的铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,中柱为多级阶梯形,在中柱上装有一次及二次线圈。
3.3电流互感器铁芯为内铁式,用优质冷轧取向硅钢片叠装而成,在铁芯柱上装有一次、二次线圈。 3.4经过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上,托板经过支撑杆吊装于箱盖上,并浸于变压器油中。
3.5高压引线套管,二次引线套管装设在箱盖上,油箱旁边面装有放油塞接地螺栓。
3.6外表箱装在油箱正面,上面装有观察窗并备有铅封孔。
3.7复变比计量箱选用二次替换变比复式,便于替换变比时,更直接,高效的工作。
3.8复变比计量原理,选用V/V-12接线方法,电压回路中二次b点接地,电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部,电流二次回路尾端,电压二次回路尾端b点,已衔接为一点,但并未接地,实际接电表丈量时,该点(b)应牢靠接地。
4.检验及运用前的查看:
4.1外观查看:商品密封杰出,瓷件无破损,出厂文件(合格证明书、运用阐明书)齐全。
4.2用2500伏兆欧表丈量一次对地的绝缘电阻,其值不少于1000MΩ。(空气湿度不大于75%) 4.3短时工频耐压实验,其实验电压值为出厂实验值的80%。
4.4商品经长时间放置,在运用前,须经5.1、5.2、5.3条查看
。 4.5安装前需查看和核算负荷是否匹配,安装时应契合所标示的负荷值。
5.运用方法和注意事项:
5.1本商品如用于计量分支线路的电度或用于查核线路损耗时,可将计量 箱安装在电杆的支架上。
5.2用于计量电力变压器高压侧电度时,可与变压器安装在同一个平台上或安装在电杆上。
5.3新安装运转中的计量箱发现相序相反时,会出现有功电度表仍然正转,无功电度表回转的表象,形成电度表计量错误,应将计量箱高压侧恣意两根对换方位,计量箱变为正相序进行,才干确保计量箱精确计量。
5.4本商品用于二相一地的电力线路计量电度时,应将地相接在计量箱B相上,其他二相按正相序衔接,防止发生计量的附加差错。
5.5商品吊运时有必要运用油箱上的吊攀。
5.6组合互感器的二次接线端子b点和油箱上的接地螺栓应牢靠接地,避免形成事端。
6、保护和保管:
