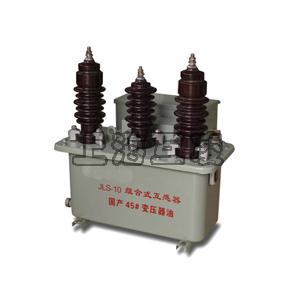

JLS-10电压互感器

  • JLS-10电压互感器

    • 名称:JLS-10电压互感器
    • 型号:JLS-10-1
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

LS计量箱价格,JLS-10电力计量箱价格,JLS-6电力计量箱价格,10KV电力计量箱价格,10KV高压计量箱价格

1.1    JLS-10电压互感器用途实用范畴

JLS-6、10型三相油浸式户外高压电力计量箱(以下简称计量箱)实用于额定电压为10kV,额定频率为50-60Hz的三相互换网路上作电能计量用,由组合互感器和电表箱两部分构成。JLS-6、10型计量箱实用于下列场合的电能计量:a、农村排灌站,州里企业、加工场、中小型工场、矿区、交通运输等种种企、古迹单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。b、小电站发电量计量或小电站电网与国度举行联网运行时互送电能时的计量。

2、利用环境条件:

2.1海拔高度不高出1000m;

2.2环境温度:最高+40℃;日匀称不高出30℃;最低-25℃;

2.3体系接地要领:中性点非有效接地体系;

2.4大气条件:大气中无严厉腌臜。

3、产物告急布局概述

3.1本产物由组合互感器和计量仪表箱构成,组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置,单向计量时配一块有功电度表和一块无功电度表,双向计量时配二块有功电度表和两块无功电度表。

3.2电压互感器的铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,中柱为多级蹊径形,在中柱上装有一次及二次线圈。

3.3电流互感器铁芯为内铁式,用优质冷轧取向硅钢片叠装而成,在铁芯柱上装有一次、二次线圈。

3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均牢固在托板上,托板通过支持杆吊装于箱盖上,并浸于变压器油中。

3.5高压引线套管,二次引线套管装设在箱盖上,油箱侧面装有放油塞接地螺栓。

3.6仪表箱装在油箱正面,上面装有观察窗并备有铅封孔。

3.7复变比计量箱采取二次变动变比复式,便于变动变比时,更间接,高效的变乱。

3.8复变比计量原理,采取V/V-12接线要领,电压回路中二次b点接地,电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部,电流二次回路尾端,电压二次回路尾端b点,已毗连为一点,但并未接地,实际接电表丈量时,该点(b)应可靠接地。

4.验收及利用前的查抄:

4.1外貌查抄:产物密封精良,瓷件无粉碎,出厂文件(合格证明书、利用阐发书)齐备。

4.2用2500伏兆欧表丈量一次对地的绝缘电阻,其值不少于1000MΩ。(氛围湿度不大于75%)

4.3短时工频耐压试验,其试验电压值为出厂试验值的80%。

4.4产物经长期摆设,在利用前,须经5.1、5.2、5.3条查抄。

4.5安装前需查抄和盘算负荷是否匹配,安装时应切合所标注的负荷值。

5.利用要领和留意事项:

5.1本产物如用于计量分支线路的电度或用于稽核线路斲丧时,可将计量

箱安装在电杆的支架上。

5.2用于计量电力变压器高压侧电度时,可与变压器安装在同一个平台上或安装在电杆上。

5.3新安装运行中的计量箱发明相序相反时,会出现有功电度表仍旧正转,无功电度表反转的征象,造成电度表计量错误,应将计量箱高压侧恣意两根对调位置,计量箱变为正相序举行,才华包管计量箱正确计量。

5.4本产物用于二相一地的电力线路计量电度时,应将地相接在计量箱B相上,别的二相按正相序毗连,防备产生存量的附加弊端。

5.5产物吊运时必须利用油箱上的吊攀。

5.6组合互感器的二次接线端子b点和油箱上的接地螺栓应可靠接地,以免造成变乱。

6、维护和保管:

6.1对运行中的计量箱应作定期查抄,如发明缺油或油劣化迹象,应立即过滤变动或增补新油。

6.2计量箱在利用前须要妥善地保管在堆栈内,堆栈的温度为-25℃至+40℃,相对湿度不大于85%,透风精良,无腐化性气体存在。

7、订货须知:

在订购本型产物时,请具体阐发下列项。

7.1产物型号;7.2额定电压比,7.3额定电流比;7.4正确级;7.5产物利用环境;7.6单相计量或双向计量。


产品名称:JLS-10电压互感器

型号:JLS-10-1

声明:本页JLS-10电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
