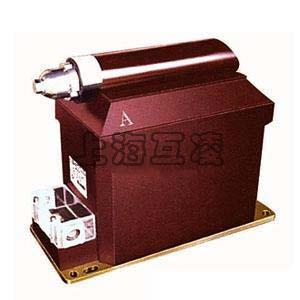

JDZX18-6R1,JDZX18-3R1电压互感器

  • JDZX18-6R1,JDZX18-3R1电压互感器

    • 名称:JDZX18-6R1,JDZX18-3R1电压互感器
    • 型号:JDZX18-6R1,JDZX18-3R1
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JDZX18-6R1,JDZX18-3R1电压互感器电压互感器

JDZX18-6R1,JDZX18-3R1电压互感器电压互感器概述

JDZX18-6R1,JDZX18-3R1电压互感器电压互感器为单相户内用全封闭型环氧树脂浇注产品,供额定频率为50Hz或60Hz,设备最高电压12kV及以下交流系统中做电压、电能测量及继电保护用。带熔断器保护,及剩余电压绕组。

JDZX18-6R1,JDZX18-3R1电压互感器型电压互感器使用条件

1.海拔高度不超过3000米;
2.周围环境温度不高于+40C,不低于- 5度
3.周围空气的相对湿度不大于85%( 20度 ;
4.满足II 污秽等级;
5.安装场所无腐蚀性的气体
6.额定绝缘水平:JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

JDZX18-6R1,JDZX18-3R1电压互感器单向户内电压互感器技术表

1 产品标准:GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离:满足II级污秽等级;
3 负荷的功率因数: COS∮=08(滞后)
4 JDZ-10其他技术参数见下表:

Model
型号
Rated voltage radio
(kV)
额定电压比
Combined accuracy or Combined accuracy classes
准确级组合
Rated output
(VA)
额定输出
ltimate output
(VA)
极限输出
Rated insulation level
(kV)
额定绝缘水平
JDZX18-3R 3/√3/0.1√3/0.1/3 0.2/6P(3P) 15/100 400 3.6/25/40
0.5/6P(3P) 30/100
JDZX18-6R 6√3/0.1√3/0.1/3 0.2/6P(3P) 15/100 400 7.2/32//60
0.5/6P(3P) 30/100
JDZX18-10R 10√3/0.1√3/0.1/3 0.2/6P(3P) 25/100 400 12/42/75
0.5/6P(3P) 50/100

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。


产品名称:JDZX18-6R1,JDZX18-3R1电压互感器

型号:JDZX18-6R1,JDZX18-3R1

声明:本页JDZX18-6R1,JDZX18-3R1电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
