JDZW2-35G电压互感器

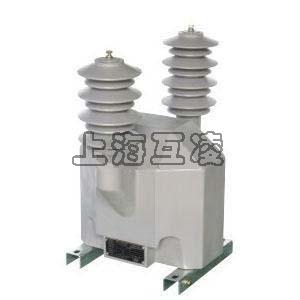

  • JDZW2-35G电压互感器

    • 名称:JDZW2-35G电压互感器
    • 型号:JDZW2-35G
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

JDZW2-35G电压互感器

JDZW2-35G型电压互感器简介

JDZW2-35G电压互感器为环氧树脂真空浇注全封闭式结构,适用于额定频率50HZ,额定电压35KV及以下户外装置的电力系统中,作电压、电能测量和继电保护使用。本型号电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成,全封闭支柱式结构耐污染、耐潮湿。本互感器不需要特别维护,只需定期清理表面污物,由于互感器采用全封闭浇注绝缘,体积小、重量轻,适宜任何位置,任意方向安装。互感器二次出线端子加有金属保护罩密封。

JDZW2-35G电压互感器变比参数

▲产品符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下表

额定电压比(V) 准确级组合 额定二次输出(VA) 极限输出(VA) 额定绝缘水平(VA)
35/√3/0.1/√3/0.1/3 0.2/6P 30/100 600 40.5/95/200
0.5/6P 50/100
35/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P 30/30/100 300/300
0.2/0.5/6P 30/50/100

铭牌标志

电压互感器型号由以下几部分组成,各部分字母,符号表示内容:
第一个字母:J——电压互感器;
第二个字母:D——单相;S——三相
第三个字母:J——油浸;Z——浇注;
第四个字母:数字——电压等级(KV)。
例如:JDJ-10表示单相油浸电压互感器,额定电压10KV。
额定一次电压,作为互感器性能基准的一次电压值。
额定二次电压,作为互感器性能基准的二次电压值。额定变比,额定一次电压与额定二次电压之比。
准确级,由互感器系统定的等级,其误差在规定使用条件下应在规定的限值之内负荷,二次回路的阻抗,通常以视在功率(VA)表示。额定负荷,确定互感器准确级可依据的负荷值。


产品名称:JDZW2-35G电压互感器

型号:JDZW2-35G

声明:本页JDZW2-35G电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
