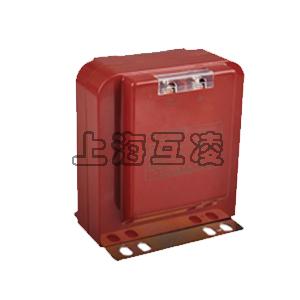

H-JDG-0.5电压互感器

  • H-JDG-0.5电压互感器

    • 名称:H-JDG-0.5电压互感器
    • 型号:H-JDG-0.5
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

H-JDG-0.5电压互感器

本型电压互感器为新型的JDG-0.5电压互感器干式绝缘,双线圈户内型单相电压互感器,供交流电压50/60Hz、500V以下电力线路中电压电能测量及继电保护使用H-JDG-0.5 ,380/100/√3,400/110/√3,690/220/√3。出线端标记:一次为A、X二次为a、x。当一次有电压时二次线圈不得短路,否则互感器将被烧毁。

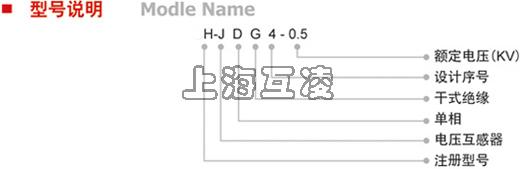

h-jdg-0.5型号说明

技术参数

型号 额定一次电压(V) 额定二次电压(V) 额定输出(VA) 极性输出(VA)
0.5级 1级 3级
JDG4-0.5 200-1000 100,110,220,100/√3,110/√3,220/√3 15 25 50 100
JDG-0.5 200-1000 100,110,220,100/√3,110/√3,220/√3 50 75 100 150

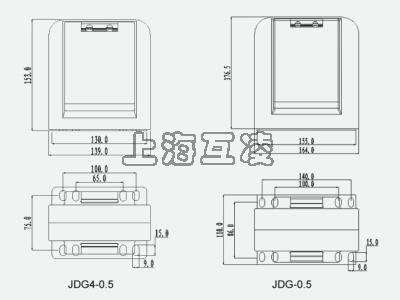

安装尺寸

安装尺寸图

供应高低压电流、电压互感器,计量箱,组合互感器,零序互感器、放电线圈、限流电抗器、环形线圈、避雷器,监测器,脱离器,放电计数器,隔离开关,绝缘子,消谐器,熔断器,真空断路器。规格齐全,特殊规格可定做!优质的产品,合理的价格,欢迎来电联系! (全天提供技术咨询,为你解答产品技术问题!)本公司宗旨:诚信经营,质量第一,服务至上。

低压互感器部分型号: LQZ(J)1-0.66、LQZJ4-0.66;LM-0.5;LMZ1-0.5、LMZJ1-0.5;LMZ1-0.66、LMZJ1-0.66;LMZ2-0.66、LMZ3-0.66;LMZW1-0.5、LMZW2-0.5系列;BH-0.66系列Ⅰ、Ⅱ、Ⅲ型;SDH/CDS、MES、MSQ/MFO、LN-0.66、LMK-0.66系列;LQG-0.66、LQG-0.5系列; BLZ-1K;MR、PR、RCT系列电流互感器;电度表用精密电流互感器;小型微型零序电流互感器;磁环线圈;JDZ-1、JDG4-0.5、JDG-0.5系列;JSGW-0.5电压互感器;LYM-0.5型电流互感器

电流互感器部分型号: LZZB1-10、LZZBJ-10、LZZJ-10、LZZQB6-10、LZZBJ9-10、LZZBJ9-10A、LZZBJ9-10B、LZZBJ9-10C、LZZBJ18-10、LZZBJ71-10、LZZBJ6-10;LZZBJ9-12(AS12/150b/2s);LM-6、LM-10、LMCD-10、LMZ1-10、LMZJ1-10Q、LMZD2-10、LMZD1-20、LMZB6-10、LMZBJ-10;LZZJ-10;LA-10、LAJ-10Q、LAZBJ-10;LFZ1-10、LFZB8-10、LFS-10、LFC-10、LFCD-10、LFSQ-10Q、LFSB-10;LQZBJ-10、LQJ8-10、LQJ-10、LQJC-10; LZJC-10; LZX-10; LDJ-10Q/210、LDZJ1-10、LZZBJ10-10;LJWD1-10、LB-10、LBZ-10;LZZW-10; LZZB7-35、 LZZBJ9-35、LDZB8-35、LCZ-35Q;LZZBW-10、12型电流互感器;LCWD1-35、LABN1-35、LB6-35、LABN6-35、LB-35、LJWD-35、LZZBJ4-35型电流互感器;真空断路器专用互感器;

电压互感器部分型号: JDZ-6、JDZ-10、JDZ-6Q、JDZ-10Q、JDZJ-6Q、JDZJ-10Q、JDZ10-10、RZL-10、JDZX10-10、REL-10、JDZXF71-10、JDZC-10、JDZF8-10、JDZX11-10;JDZXW-10、JDZW-10、12;JDZ9-10、JDZ9-35、JDZ8-10、JDZX8-10、JDJ-6、JDJ-10、JDJ-35、JSJB-10、JSJW-6、JSJW-10、JD6-35、JDX6-35、JDJ2-35、JDN2-35、JDJJ1-35、JDJJ2-35、JDXN2-35、JDZX9-10型电压互感器;JDZX6-35、JDZ8-35W、JDZX8-35、JDZ9-35、JDZX9-35、JDZXF71-35、JDZW-35、JDZXW-35、JSZW-6、JSZW-10、JSZW3-6、JSZW3-10、JSZG-10、JSZK2-6、

10(F)抗铁磁谐振三相电压互感器 零序互感器、放电线圈、计量箱、限流电抗器部分型号: LXK-Φ80、LXK-Φ100、LXK-Φ120、LXK-Φ140、LXK-Φ150、LXK-Φ180、LXK-Φ200、LXK-Φ220、LXK-Φ250;LJK-Φ80、LJK-Φ100、LJK-Φ120、LJ-2、LJ-4、LJ-7;LJM-1、LJM-2、LJM-3、LJZ-Φ65、LXZ-Φ75、LJ-Φ75、LKZB-0.5、LCT-Φ100、LCT-Φ120、LCT-Φ185、LCT-Φ200、LCT-Φ250系列零序电流互感器; FD2放电线圈(6、10KV油浸式)、FDGE8、FDGE9干式10KV、FD2单相油浸式35KV放电线圈;JLS-6、JLS-10、JLS-35、JLSJWH-6、JLSJWH-10 、JLSJWS-6、JLSJWS-10、JLS3-10户外油浸式高压电力计量箱;JLSG-10、JLSZ1-10、 JLSZW-6、JLSZW-10型户外干式高压电力计量箱;

XD1-12、XD, 1-14、XD1-16、XD1-20、XD1-25、XD1-30、XD1-40;XD2-12、XD2-14、XD2-16

消谐器部分型号: LXQ/RXQ/NLS/QNC高压消谐器 LXQ-6,LXQ-10,LXQ-20,LXQ-35,LXQ3-6,LXQ3-10,LXQ3-35电压互感器中性点用高压消谐器;

LXQII-6,LXQII-10,LXQII-35,LXQIII-6,LXQIII-10,LXQIII-35压变中性点用消谐电阻器;LXQII(D)-6,LXQII(D)-10,LXQII(D)-35,LXQIII(D)-6,LXQIII(D)-10,LXQIII(D)-35,LXQ2(D)-6,LXQ2(D)-10,LXQ2(D)-35,LXQ3(D)-6,LXQ3(D)-10,LXQ3(D)-3弱绝缘型高压消谐器;

LXQ(3)型6-10KV通用型电压互感器中性点用消谐器 绝缘子部分型号: FXBW6-10/70;FXBW4-10/70;FXBW4-10/100;FXBW4-35/70;FXBW4-35/100;FXBW4-66/70;FXBW4-66/100;FXBW4-110/70;FXBW4-100/100;FXBW4-220/100;FXBW4-220/160;FPS-105/3;FPQ1-10/4T20;FPQ2-10/3T20;FS4-10/2.5;FS4-10/5;FS4-35/5;FS4-66/6;FS4-110/10;FZS3-12/5;FZS3-35/6;FZS3-40.5/6;FZSW3-40.5/6;FZS3-72.5/6;FZS3-126/10

避雷器主要产品有:氧化锌避雷器、复合金属氧化物避雷器、线路型避雷器、组合式避雷器,电站型避雷器、电机型避雷器、配电型避雷器,电容器型避雷器、电气化铁道型避雷器、中性点型避雷器、低压型避雷器、电动机型避雷器、变压器中性点型避雷器、机房避雷器、放电计数器、避雷器在线监测器、避雷器用脱离器等

部分避雷器型号:HY1.5W-0.28/1.3;HY5WD-4/9.5;HY1.5W-0.5/2.6;HY5WD-8/18.7;HY5WD-13.5/31;HY5WD-17.5/40;;HY5WS-3.8/15;HY5WD-20/45;HY5WS-5/15;HY5WD-23/51;HY5WS-7.6/30;HY2.5WD-4/9.5;HY5WS-10/30;HY2.5WD-8/18.7;HY5WS-12.7/50;HY2.5WD-13.5/31;HY5WS-17/50;HY1.5WD-2.4/6;HY1.5WD-5/12;HY1.5WD-8/19;HY5WR-5/13.5;HY5WR-10/27;HY5WR-17/45;HY5WT-42/120;HY5WR-51/134;HY5WT-41/115;HY5WR-841/221;HY5WT-84/240;HY5WR-90/236;HY5WT-82/230;HY5WR-51/134;HY10WT-42/120;HY5WR-54/134;HY10WT-41/115;HY10WT-84/240;HY5W-108/281;HY10WT-82/230;HY10WZ-51/134;HY10WZ-54/134;HY10W-90/235;HY1.5W-30/80;HY10W-96/250;HY1.5W-55/132;HY10W-100/260;HY1.5W-60/144;HY10W-108/281;HY1.5W-72/186;HY10W-192/500;HY1.5W-73/200;HY10W-200/520;HY1.5W-144/320;HY10W-216/562;HY1.5W-146/320;Y5WS-5/15;HY5WZ-5/13.5;Y5WS-12/35.8;HY5WZ-10/27;Y5WS-10/30;HY5WZ-17/45;Y5WS-15/45.6;HY5WZ-51/134;Y5WS-17/50HY5WZ-54/134;Y5WZ-5/13.5;HY5W-84/221;Y5WZ-10/27;HY5W-90/235;Y5WZ-17/45;HY5W-100/260;Y5WZ-51/134Y5WZ-54/134;Y5W-84/221;Y5W-90/235;Y5W-100/260;Y5W-108/281;Y10WZ-51/134;Y10WZ-54/134;Y10W-90/235;Y10W-96/250;Y10W-100/260;Y10W-108/281;Y10W-192/500;Y10W-200/520;Y10W-216/562;避雷器附件:JS-8;JSY-10;JCQ-C;

TLB热爆式脱离器;避雷器安装支架,导线

过电压保护器部分常见老型号: TBP-A(B、C)各种型号;TBP-A-7.6F/85; TBP-B-7.6F/85;TBP-C-7.6F/85;TBP-A-7.6F/131;TBP-B-7.6F/131; TBP-C-7.6F/131;TBP-A(B、C)-7.6F/280W2;TBP-A-12.7F/85;TBP-B-12.7F/85;TBP-C-12.7F/85;TBP-A-12.7F/131;TBP-B-12.7F/131; TBP-C-12.7F/131;TBP-A(B、C)-12.7F/280W2;TBP-B(C)-42F/200(310);TBP-B(C)-42F/630(400)W

真空断路器部分型号: VS1-12/630、VS1-12/1000、VS1-12/1250、VS1-12/1600、VS1-12/2000、VS1-12/2500、VS1-12/3150

户内高压真空断路器(手车式和固定式) ;ZN12-12/630、ZN12-12/1250、ZN12-40.5/1250、ZN12-40.5/1600、ZN12-40.5/2000;ZN28-12/630、ZN28-12/1000、ZN28-12/1250、ZN28-12/1600、ZN28-12/2000、ZN28-12/2500、ZN28-12/3150

户内高压真空断路器(分体式和连体式);ZW6-12/630、ZW8-12/630、ZW32-12/630户外高压真空断路器;

隔离开关部分型号: GN19-10/400A、GN19-10C/400A、GN19-10/630A、GN19-10C/630A、GN19-10/1000A、GN19-10C/1000A、GN19-10/1250A、GN19-10C/1250A;GN22-10/2000A、GN22-10C/2000A、GN22-10/3150A、GN22-10C/3150A、GN22-10/4000A、GN22-10C/4000A;GN30-10/630A、GN30, -10D/630A、GN30-10/1000A、GN30-10D/1000A、GN30-10/1250A、GN30-10D/1250A、GN30-10/2000A、GN30-10D/2000A、GN30-10/3150A、GN30-10D/3150A

户内高压隔离开关;(H)GW9-10W/400A、(H)GW9-10/630A;GW1-10GD(W)/1250A、GW1-10GD(W)/630A、GW1-10G(W)/1250A、GW1-10G(W)/630A、GW1-10W/630A、GW1-10/630A;GW4-10/630A、GW4-10/1250A、GW5-40.5GDW/630A、GW5-40.5GW/630A、GW5-40.5DW/630A、GW5-40.5GW/1250A、GW5-35/630A、GW5-35/1250A、GW4-35/630A、GW4-35/1250

户外高压隔离开关 熔断器部分型号: RW3-10/100A、RW3-10/200A;RW7-10/100A、RW7-10/200A;RW5-10/100A、RW5-10/200A;(H)RW10-10/100A、(H)RW10-10/200A;(H)RW11-10/100A、(H)RW11-10/200A

跌落式熔断器;PRWG2-35/200A、RW10-35/0.5A、RW9-35/0.5A、RXW0-35/0.5A、RW10-35/2

户外高压熔断器;RN1-10/10A、RN2-10/0.5、RN3-10/2-50A

户内高压熔断器;XRNP、XRNT系列高压限流熔断器


产品名称:H-JDG-0.5电压互感器

型号:H-JDG-0.5

声明:本页H-JDG-0.5电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
