H-0.66D电流互感器

  • H-0.66D电流互感器

    • 名称:H-0.66D电流互感器
    • 型号:H-0.66D
    • 销售热线:021-31263351
    • QQ在线客服:919107474
    • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
产品描述

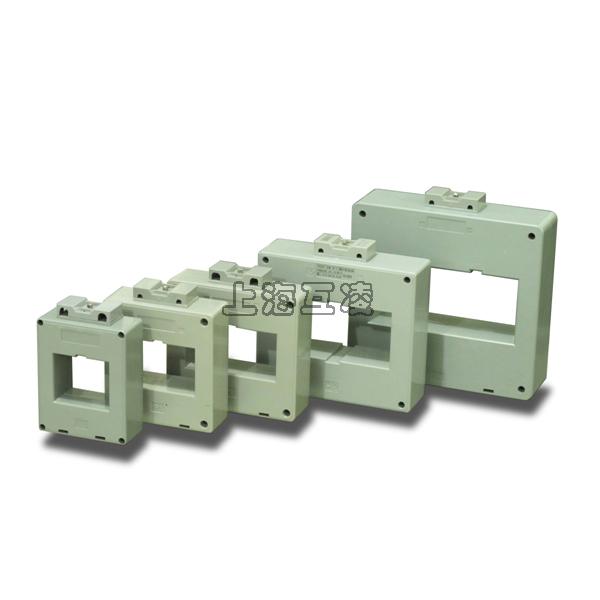

 H-0.66D电流互感器

双次级电流互感器,有方圆孔兼容型,主要适用于单、多根电缆或单根母排穿越,有方孔型,可穿越多根母排或多根电缆,二次同时有两组输出。

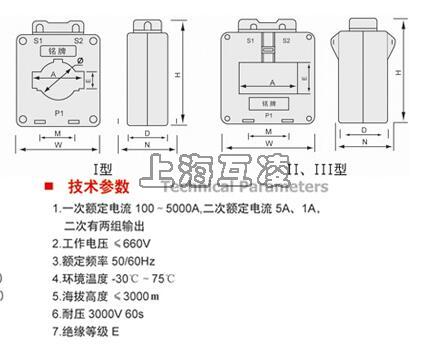

低压双绕组电流互感器尺寸图



 规格尺寸

规格 \ 尺寸 外型尺寸 穿孔尺寸 安装尺寸 安装方式 (参考安装图) 一次电流 二次电流
W H D A E Φ M N
40I 75 97 45 42 11 31 45 57.5 A/B/D/G/H/C 100-600 5,1
60I 102 126 45 62 21 50 65.8 57.5 A/B/D 300-1000 5,1
80I 117 137 45 80 11 52 60 57.5 A/B/D 400-1200 5,1
100I 145 150 45 102 32 62 80 57.5 A/B/D 500-1500 5,1
50II 89 116 45 53 33 / 58 57.5 A/B/E/F 300-800 5,1
60II 99 116 45 63 33 / 68 57.5 A/B/E/F 300-1000 5,1
80II 122 116 50 83 33 / 89 70 A/E/F 300-1500 5,1
100II 143 116 50 103 33 / 111 70 A/E/F 400-2000 5,1
130II 175 130 50 136 36 / 138 70 E/F 500-2000 5,1
180II 225 130 50 183 36 / 187 70 E/F 600-2500 5,1
200II 243 130 50 203 36 / 202 70 E/F 800-3000 5,1
60III 99 137 45 63 53 / 68 70 E/F 300-1000 5,1
80III 121 139 50 83 53 / 91 70 E/F 400-1200 5,1
100III 145 143 50 103 53 / 114 70 E/F 500-2000 5,1
120III 172 144 50 128 56 / 137 70 E/F 800-2500 5,1
220III 280 184 60 225 56 / 80.7×80.7×80.7 70 E/F 1000-5000 5,1
170*100III 255 216 60 173 112 / 72×74×72 70 E/F 1000-5000 5,1



 订货须知

  • 需注明互感器型号、规格、额定电流比,准确级及相应的二次额定负荷或容量等;

  • 需注明安装方式;

  • 若需在特殊条件下使用,请与本厂联系,以便按需定制。




产品名称:H-0.66D电流互感器

型号:H-0.66D

声明:本页H-0.66D电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
