LZZW-10Q电流互感器

上海互凌 / 2015-08-26
[] [] []
  • 名称:LZZW-10Q电流互感器
  • 型号:LZZW-10Q
  • 销售热线:021-31263351
  • QQ在线客服:919107474
  • 公司承诺:上海互特电气有限公司成立以来始终以用户需求为目标,以科技为先导,所提供的产品一直以一流的品质和优秀的售后服务而享。我们将为您提供优质的产品与服务。
了解更多请到www.hutegk.com查看
电流互感器,电压互感器,零序互感器

LZZW-10Q电流互感器

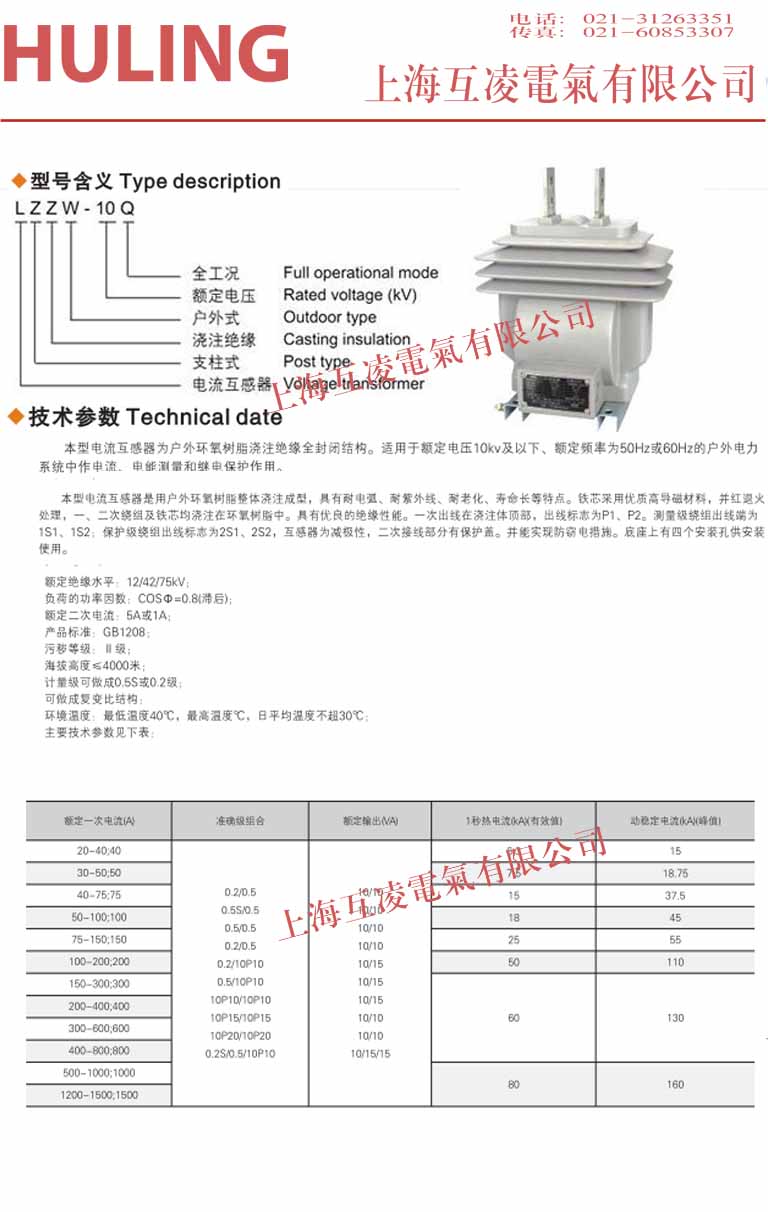

LZZW-10Q电流互感器简介

LZZW-10Q电流互感器为户外环氧树脂浇注全封闭式结构,供额定频率为50Hz,额定电压为10KV及以下电力系统中作电流、电能测量和继电保护用;具有耐电弧,耐老化,耐紫外线,使用寿命长等特点;本型号电流互感器为母线型塑料壳式绝缘,产品下部有安装板供固定安装用,中间窗孔供一次母线通过用。

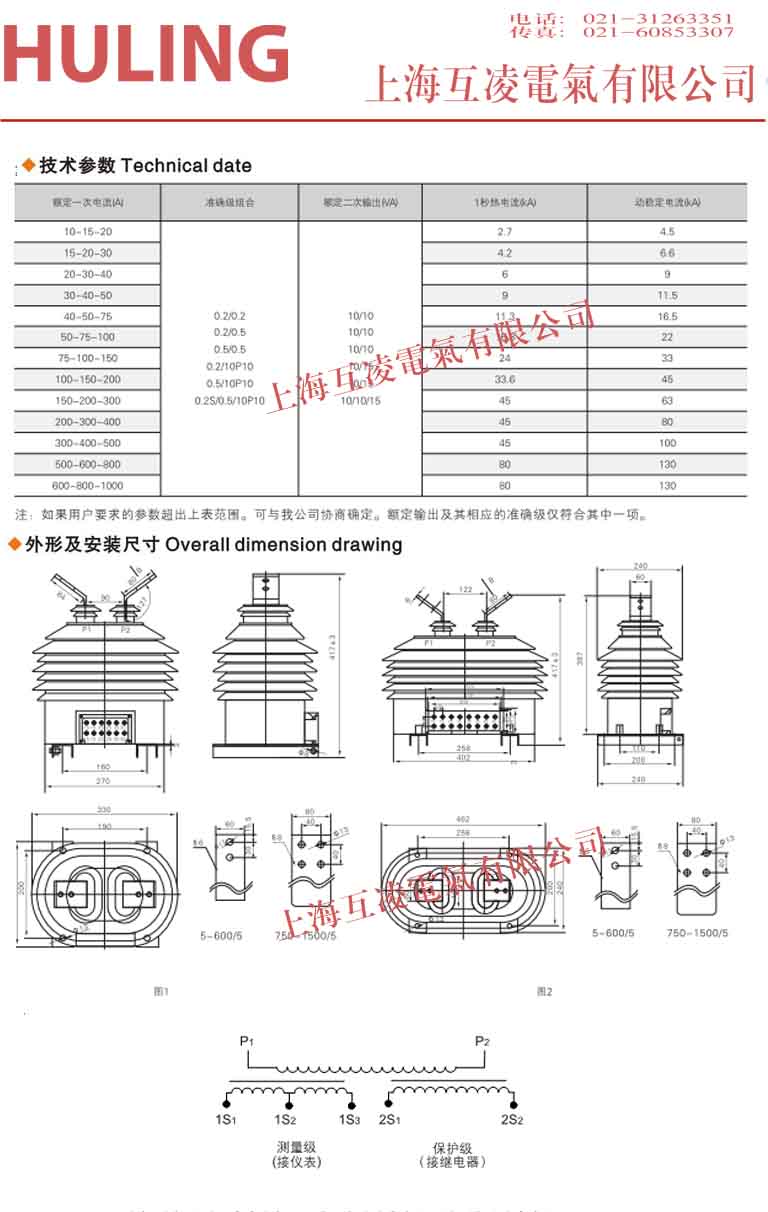

lzzw-10q电流互感器接线图lzzw-10q电流互感器接线图2

LZZW-10Q电流互感器技术参数

1. 额定绝缘水平:12/42/75KV
2. 负荷功率因数:cosφ= 0.8(滞后)
3. 额定二次电流:5A或1A
4. 产品执行标准:GB1208-1997《电流互感器》
5. 仪表保安系数:Fs≤10
6. 表面爬电比距满足Ⅱ级污秽等级要求
7. 环境温度:-25℃-40℃,日平均温度不超过30℃
8. 根据用户要求,亦可制作复变比型
9. 其它技术参数见下表

额定一次电流(A)

准确级组合 额定输出(VA)

短时热电流(KA有效值)

动稳定电流(KA峰值)

20 0.2S/10P15
0.2/10P15
0.5/10P15
3 7.5
30 4.5 11.3
40 6 15
50 7.5 18.8
75 11.3 28.1
100 15 37.5
150 22.5 56.3
200 30 25
300 45 112.5
400
500 63 120
600
800 80 140
1000

注意事项

互感器使用于额定电压不超过0.66kV的交流电路,长期工作电流不超过1.2倍额定值; 产品为减极性,一次接线标志P1、P2,相应二次接线标志S1、S2; 测量仪表接于S1、S2端子上,所接仪表的总阻抗(包括接线)不应超过互感器的额定负荷; 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。


产品名称:LZZW-10Q电流互感器

型号:LZZW-10Q

声明:本页LZZW-10Q电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
