LRZ-10电流互感器

上海互凌 / 2015-08-24
[] [] []
电流互感器
电流互感器,电压互感器,零序互感器

LRZ-10电流互感器

LRZ-10电流互感器适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用.本系列产品是采用环氧树脂一次性浇注成形的全封闭免维护产品。具有抗短路能力强、精度高等优点. 具有抗短路能力强、精度高等优点.

 结构简介

电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金,保护级铁芯采用优质硅钢片卷制,二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成.浇注体用螺栓固定在安装底座上。浇注体上贴有铭牌。底板上有四个螺孔供用户安装使用。底板上有专用接地螺栓.

适用条件

1、设备种类:户内

2、安装地点的海拔不超过1000m;

3、环境温度:-5—+40℃;

4、污秽等级:Ⅲ级5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质.

技术数据

1、产品符合IEC和GB1208-97《电流互感器》;

2、额定绝缘水平:40.5/95/200kV;

3、额定频率:50、60Hz;

4、额定二次电流:1A、5A;

5、负荷功率因数:COSφ=0.8(滞后);

6、产品允许在120%的额定电流下长期运行

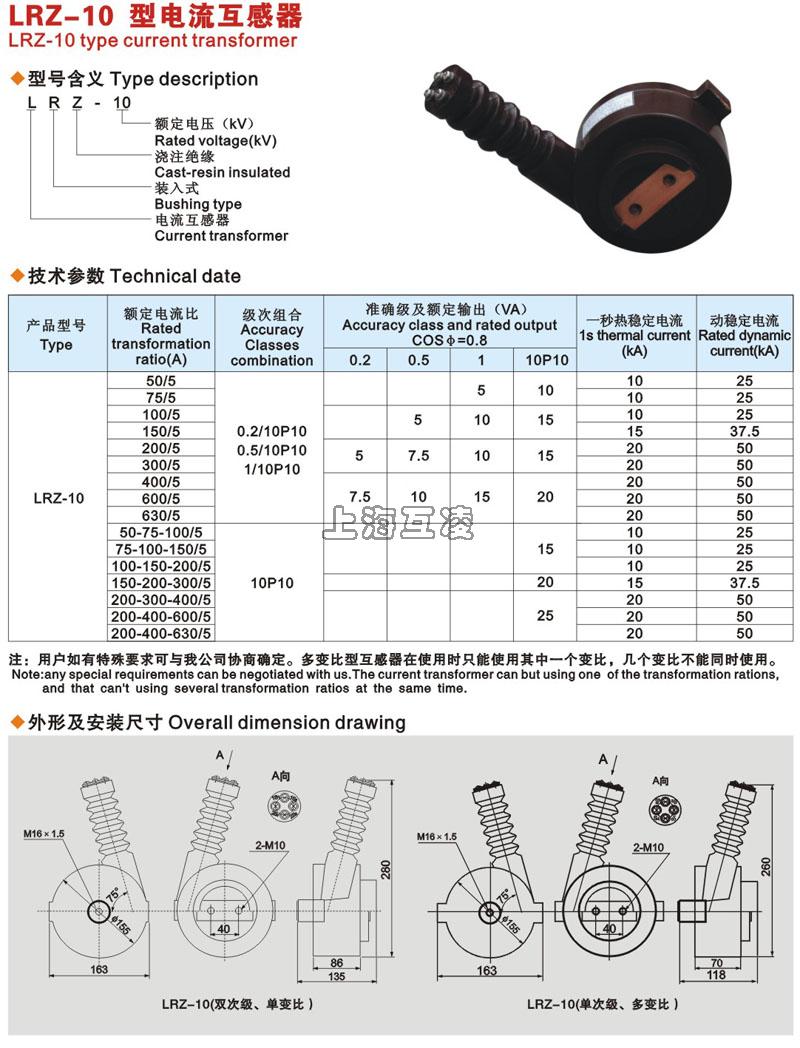

LRZ-10电流互感器尺寸图


产品名称:LRZ-10电流互感器

型号:LRZ-10

声明:本页LRZ-10电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
