电流互感器接线图常用接线教程

电流互感器,电压互感器,零序电流互感器,上海互特电气有限公司 / 2015-01-21
[] [] []

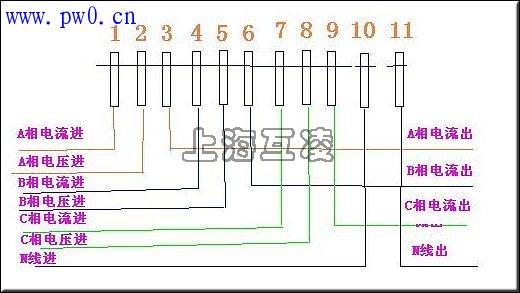

三相四线电表接线图/接线方法 翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端,即电流进线端;

3、6、9接电流互感器二次侧S2端,即电流出线端;

2、5、8分别接三相电源;

10、11是接零端。为了安全,应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

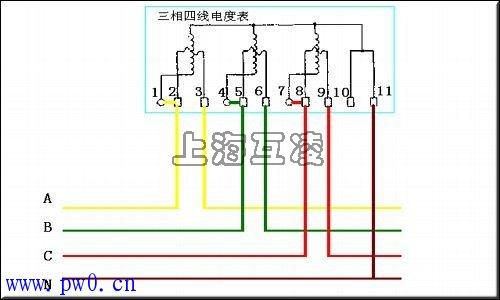

 不带电流互感器的三相四线电表接线图

不带电流互感器的三相四线电表接线图

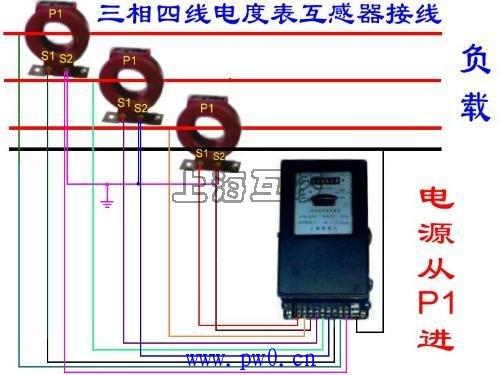

带电流互感器的三相四线电表接线

带电流互感器的三相四线电表接线

三相四线式(三相三元件)电度表经电流互感器接线图、原理图

三相四线式(三相三元件)电度表经电流互感器接线图、原理图
