电压互感器

电流互感器,电压互感器,零序电流互感器,上海互特电气有限公司 / 2014-08-09
[] [] []

一、基本原理与结构

电压互感器

基本概念

电压互感器是将一次(高压)侧交流电压按照额定电压比转换成可 供电侧仪表、继电保护装置或者控制装置使用的二次(低压)侧电压的 变压设备。 根据以上所述,电压互感器的功能与作用可归纳为以下三点: 1)将一次系统的电压信息准确地传递到二次侧相关设备;

2)将一次系统的高电压变换为二次侧的低电压、小电流,使测量、 计量仪表和继电器等装置标准化、小型化,降低二次设备的绝缘要求;

3)将二次侧设备以及二次系统与一次系统高压设备在电气方面很 好地隔离,从而保证了二次设备和人身的安全。

电压互感器分类

按照工作原理分为:

电磁式电压互感器

电容式电压互感器

数字式光电电压互感器

按主绝缘结构形式:

固体绝缘电压互感器

油纸绝缘电压互感器

SF6气体绝缘电压互感器

  电压互感器结构

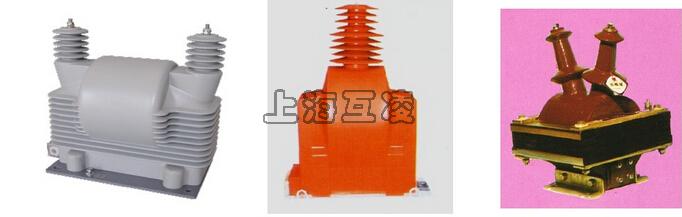

a.固体绝缘电压互感器 b.油纸绝缘电压互感器 c.SF6气体绝缘电压互感器 ?

固体绝缘电压互感器

固体绝缘电压互感器以目前常用的环氧浇注绝缘电压互感器最具有 代表性,这种结构和材料的互感器, 由于绝缘结构和材料的限制,一般 只用于35kV及以下的电压等级。

35kv以下电压互感器

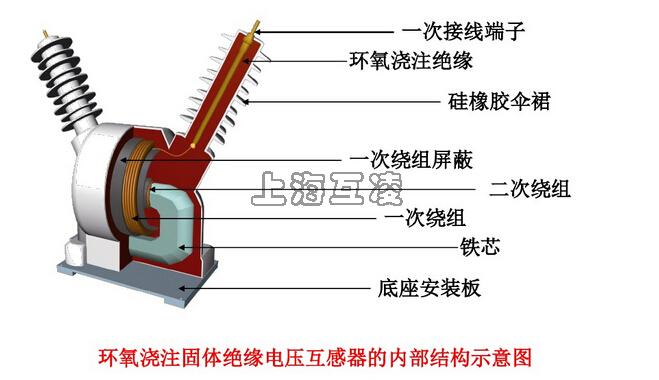

  环氧浇注绝缘电压互感器的内部结构 一次接线端子 环氧浇注绝缘 硅橡胶伞裙 一次绕组屏蔽 二次绕组 一次绕组 铁芯 底座安装板 环氧浇注固体绝缘电压互感器的内部结构示意图

环氧浇注绝缘电压互感器的特点与其他形式的互感器比较,环氧浇注绝缘电压互感器主要有以下优点:

a. 少维护---产品投入电网运行后不需要做太多的维护工作;

b. 无油无气、环保清洁----不会因密封不良等产生漏油、漏气缺陷;

c. 重量轻----整个互感器中金属部分所占比例较小,相比于同样容 量的其它类型的互感器轻;

d. 安装运输方便----在运输箱中只要固定牢固可以多方位装车运输。 但上述优点必须建立在产品质量优异、运行安全可靠的基础之上

油纸绝缘电压互感器

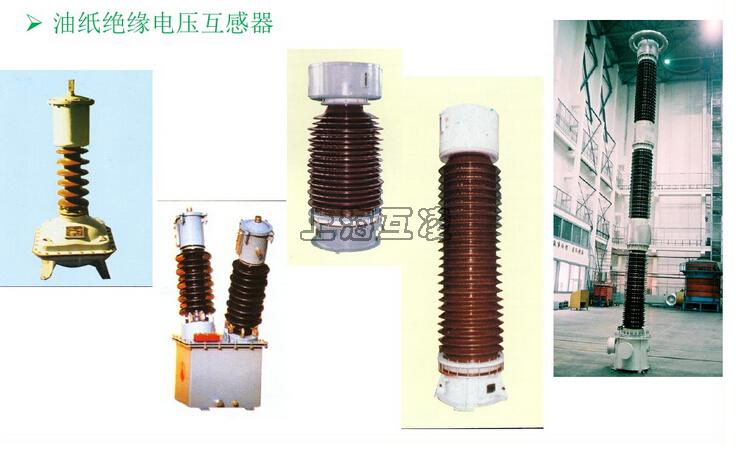

油纸绝缘电压互感器

220kV油纸绝缘电磁式 电压互感器结构 油枕 瓷套管 金属底座

油纸绝缘电磁式电压互感器的结构特点

1)高压绕组首端和末端绝缘水平不一致,采用了分级绝缘方式(首 端的绝缘等级与系统相同,末端的试验电压为交流2000V)。

2)一次绕组采用串级式宝塔形结构,四个绕组自上而下所承受的系 统对地电压逐步降低。

3)内部绝缘支撑架在运行中承受电压作用。其中上铁芯固定点承受 3/4相对地电压,下铁芯固定点承受1/4相对地电压。

油纸绝缘电磁式电压互感器的常见故障和缺陷

1)因内部绝缘支架材质不良或内部进水受潮,导致绝缘支架介质损耗升 高,最终发生绝缘击穿爆炸事故,这样的事故在上个世纪的80年代末 期发生的较多。

2)内部进水受潮或者与绝缘油接触的金属部件加工工艺不良,造成互感 器运行后绝缘油中微量水分和色谱时氢气超标。

3)密封不良或密封老化造成渗漏油缺陷。

4)使用油纸绝缘电磁式电压互感器的系统,在系统进行操作或发生故障 时,易引发铁磁谐振,引起谐振过电压,损坏互感器或与系统相连接 的其它设备,导致绝缘事故发生。 油纸绝缘电磁式电压互感器的电气试验技术要点 油纸绝缘电磁式电压互感器在常规性试验中应该进行绝缘电阻测量、 绕组绝缘和支架绝缘的介质损耗测量、油中溶解气体色谱分析等项目。

多年的实践证明,通过测量绕组绝缘和支架绝缘的介质损耗,加强绝缘 油的色谱分析,是能够及时发现互感器内部的支架绝缘缺陷、受潮、内 部局部放电等缺陷的,特别是绝缘油的色谱分析,对于缺陷产生初期的 发现,预控缺陷的发展过程、了解缺陷的性质,及时采取有效的技术措 施,防止缺陷的扩大和事故的发生,能起到重要的作用,但在进行以上 试验时,要把握以下技术要点:

a. 对绝缘油进行色谱分析时,要严格按照色谱规程的要求进行,取样 器皿的准备、取样的过程、油样的保存和运输、脱气及检测、含气 量的计算要规范化,避免出现某一过程失误造成的测量误差,必要 时采取多样分析核对的手段,确保测试结果准确,为缺陷或故障判 断打好基础。在发现实验数据异常时,要适时缩短实验周期,或者 辅助以绝缘油耐压和微水实验项目,增加对故障判断的判据。

b. 绕组绝缘和支架绝缘的介质损耗的测量,要充分考虑互感器的绝缘 结构对测量结果的影响(被测绝缘的电容量大小、二次接线端子的 脏污、空间电磁场的干扰等),并根据被测量绝缘部位选择正确的 接线方式。
