FS表示仪表保安系数

上海互凌电气有限公司 / 2016-07-26
[] [] []

电流互感器中的FS表示仪表保安系数,仅仅适用于测量级的电流互感器,具体规定如下: FS=额定仪表限值一次电流 / 额定一次电流; 仅仅在用户有要求时,确定该数值,其推荐值为5,或10; 主要是在系统故障电流通过电流互感器时,对二次仪表起保护作用,FS越小,二次仪表越安全。 额定仪表限值一次电流是在额定负荷下,复合误差大于等于10%的最小一次电流。 测量用电流互感器是一种专门用来测量电力系统的电流和电能的电流互感器。 在正常工作条件下,它应符合规定的准确级要求, 以保证测量准确。 然而电力系统中使用的电流互感器往往因系统故障或操作会有很大的过电流流过一次绕组。在这种情况下则希望二次电流不再严格按比例增长,以避免二次回路所接的仪器、 仪表受到大电流冲击, 因此对测量用电流互感器提出了仪表保安系数的要求。 所谓仪表保安系数 (FS) 是指仪表保安电流与额定一次电流之比。仪表保安电流则指测量用电流互感器在额定二次负荷下, 其复合误差不小于10%的最小一次电流值。 这意味着, 在仪表保安电流下的复合误差越大越好。通常仪表保安系数要求的大小取决于二次仪表的过载能力。随着仪表测量精度的提高, 仪表过载能力降低, 因而要求互感器的仪表保安系数也要小。

一、定义

以下定义均出自《GB 1208-2006 电流互感器》   仪表保安系数为额定仪表限值一次电流与额定一次电流之比值,用FS表示。   额定仪表限值一次电流是指测量用电流互感器在二次负荷等于额定负荷时,复合误差等于或大于10%的最小一次电流值,也称仪表保安电流。   复合误差是指一次电流的瞬时值与二次电流瞬时值乘以额定电流比两者之差的均方根值。简单的说是励磁电流的有效值。

二、仪表保安系数简介

根据定义,电流互感器中仪表保安系数,仅仅适用于测量级的电流互感器, 一般推荐值为5或10。在正常工作条件下,它应符合规定的准确级要求, 以保证测量准确。 然而电力系统中使用的电流互感器往往因系统故障或操作,会有很大的过电流流过一次绕组。在这种仪表保安电流情况下则希望二次电流不再严格按比例增长,以避 免二次回路所接的仪器、 仪表受到大电流冲击, 因此对测量用电流互感器提出了仪表保安系数的要求。在系统故障电流通过电流互感器时,对二次仪表起保护作用,FS越小,二次仪表越安全。

三、复合误差的测量

系统故障时通过短路电流引起铁芯饱和,导致励磁电流显著增加,电流互感器的传变误差加大,二次波形产生畸变,而由于电流互感器铁芯的非线性励磁特性,励磁阻抗呈现非线性,这样互感器不能以正常的误差来表示,所以引入复合误差。

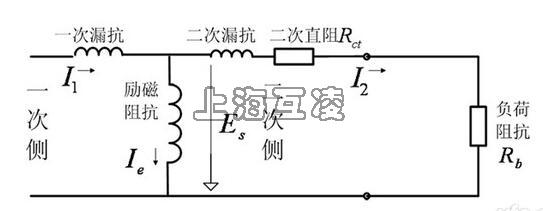

FS表示仪表保安系数 电流互感器等效电路图

采用两台同样电流比的电流互感器,电流互感器N为基准互感器,电流互感器X为被测互感器。两个互感器的原边由同一个正弦波电流源供电,副边短 接。如图2所示,电流表A2测量副边电流之差的有效值I2和相位θ2,也就是复合误差。电流表A1测量基准互感器二次电流的有效值I1和相位θ1。

电流互感器复合误差测量电路图

被测电流互感器角差即为θ1-θ2;   根据复合误差的定义:在数值上,复合误差的平方 = 角差的平方 比差的平方,进而根据测量值推算出被测电流互感器比差。

扩展阅读:   电流互感器   电量传感器的角差、比差与复合误差
