电压互感器分类
电压互感器可以按以下5种条件进行分类:
(1)按安装地点可分为户内式和户外式。35kV及以下多制成户内式;35kV以上则制成户外式。
(2)按相数可分为单相和三相式,35kV及以上不能制成三相式。
(3)按绕组数目可分为双绕组和三绕组电压互感器,三绕组电压互感器除一次侧和基本二次侧外,还有一组辅助二次侧,供接地保护用。
(4)按绝缘方式可分为干式、浇注式、油浸式和充气式。干式电压互感器结构简单、无着火和爆炸危险,但绝缘强度较低,只适用于6kV以下的 户内式装置;浇注式电压互感器结构紧凑、维护方便,适用于3kV~35kV户内式配电装置;油浸式电压互感器绝缘性能较好,可用于10kV以上的户外 式配电装置;充气式电压互感器用于SF6全封闭电器中。
(5)此外,还有电容式电压互感器,电容式电压互感器实际上是一个单相电容分压管,由若干个相同的电容器串联组成,接在高压相线与地面 之间,它广泛用于110kV~330kV的中性点直接接地的电网中。
高压互感器是适用于1kv至220kv电力系统中将大电压转换成小电压或将大电流转换成小电流以便于测量、保护、使用的互感器,一般分为3kv、6kv、10kv、35kv、66kv、110kv、220kv,江苏地区现试行24kv系统。
其中10kv和220kv应用最为广泛。二次输入多为200V或100V或5A或1A。
分类:
按功能分:
电压互感器:电压互感器型号有JDZ等系列
电流互感器:如LZZB系列
按照填充材料分:
油式互感器:内部填充为绝缘油
干式互感器:内部填充为环氧树脂
按照封闭等级:
半封闭互感器:如羊角形的JDZ互感器,接线端子等部分露出来,其它部分被封闭。
全封闭式互感器:全身被封闭起来。
高压互感器分类可能还不止这些,因为很多厂家都在研发新的产品。
1、元件设备
三绕组变压器:three-column transformer ThrClnTrans
双绕组变压器:double-column transformer DblClmnTrans
电容器:Capacitor
并联电容器:shunt capacitor
电抗器:Reactor
母线:Busbar
输电线:TransmissionLine
发电厂:power plant
断路器:Breaker
刀闸(隔离开关):Isolator
分接头:tap
电动机:motor
2、状态参数
有功:active power
无功:reactive power
电流:current
容量:capacity
电压:voltage
档位:tap position
有功损耗:reactive loss
无功损耗:active loss
功率因数:power-factor
功率:power
功角:power-angle
电压等级:voltage grade
空载损耗:no-load loss
铁损:iron loss
铜损:copper loss
空载电流:no-load current
阻抗:impedance
正序阻抗:positive sequence impedance
负序阻抗:negative sequence impedance
零序阻抗:zero sequence impedance
电阻:resistor
电抗:reactance
电导:conductance
电纳:susceptance
无功负载:reactive load 或者QLoad
有功负载: active load PLoad
遥测:YC(telemetering)
遥信:YX
励磁电流(转子电流):magnetizing current
定子:stator
功角:power-angle
上限:upper limit
下限:lower limit
并列的:apposable
高压: high voltage
低压:low voltage
中压:middle voltage
电力系统 power system
发电机 generator
励磁 excitation
励磁器 excitor
电压 voltage
电流 current
母线 bus
变压器 transformer
升压变压器 step-up transformer
高压侧 high side
输电系统 power transmission system
输电线 transmission line
固定串联电容补偿fixed series capacitor compensation
稳定 stability
电压稳定 voltage stability
功角稳定 angle stability
暂态稳定 transient stability
电厂 power plant
能量输送 power transfer
交流 AC
装机容量 installed capacity
电网 power system
落点 drop point
开关站 switch station
双回同杆并架 double-circuit lines on the same tower
变电站 transformer substation
补偿度 degree of compensation
高抗 high voltage shunt reactor
无功补偿 reactive power compensation
故障 fault
调节 regulation
裕度 magin
三相故障 three phase fault
故障切除时间 fault clearing time
极限切除时间 critical clearing time
切机 generator triping
高顶值 high limited value
强行励磁 reinforced excitation
线路补偿器 LDC(line drop compensation)
机端 generator terminal
静态 static (state)
动态 dynamic (state)
单机无穷大系统 one machine - infinity bus system
机端电压控制 AVR
电抗 reactance
电阻 resistance
功角 power angle
有功(功率) active power
无功(功率) reactive power
功率因数 power factor
无功电流 reactive current
下降特性 droop characteristics
斜率 slope
额定 rating
变比 ratio
参考值 reference value
电压互感器 PT
分接头 tap
下降率 droop rate
仿真分析 simulation analysis
传递函数 transfer function
框图 block diagram
受端 receive-side
裕度 margin
同步 synchronization
失去同步 loss of synchronization
阻尼 damping
摇摆 swing
保护断路器 circuit breaker
电阻:resistance
电抗:reactance
阻抗:impedance
电导:conductance
电纳:susceptance
导纳:admittance
电感:inductance
电容: capacitance

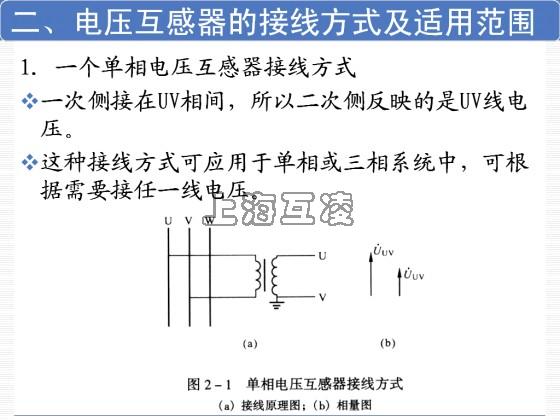

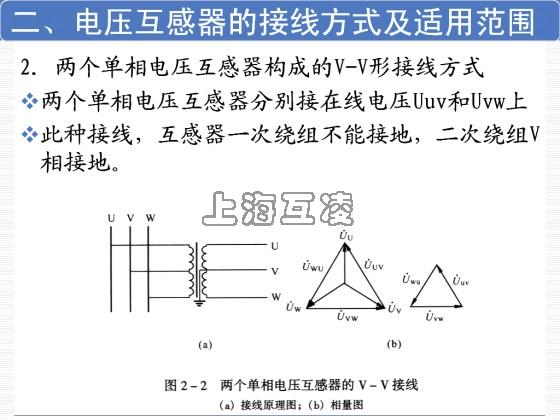

明天我讨论下电压互感器的接线方式有几种?
