LDBJ9-40.5电流互感器

上海互凌 / 2015-09-04
[] [] []
了解更多请到www.hutegk.com查看。
电流互感器,电压互感器,零序互感器

LDBJ9-40.5电流互感器

概述

LDBJ9-40.5电流互感器为触头盒式电流互感器,适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中,作电能计量、电流测量和继电保护用,是专门为KYN61-40.5高压开关柜而设计的。本产品符合IEC60044-1及GB1208《电流互感器》标准。

结构简介

本型电流互感器为全封闭环氧树脂浇注结构,其一次绕组的P1端被设置在触头盒内。

技术参数

1、额定绝缘水平:40.5/95/185kV
2、额定二次电流:5A、1A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表1和表2
4、LDJ6-35污秽等级:Ⅱ级
5、产品局部放电水平符合GB1208《电流互感器》要求。

变比参数

额定一次电流(A) 准确级次组合 额定输出(VA) 额定短时热电流(Ith)(kA) 额定动稳定电流(Idyn) (kA)
200~300 0.2/10P10
0.5/10P10
0.2/10P20
0.5/10P20
0.2/0.5/10P10
0.2/0.5/10P20
0.2/10P10/10P10
20/50
30/50
20/20
30/20
20/30/30
20/30/15
30/30/30
150I1n 375I1n
400 45 112.5
500 63 130
600
800 0.2/10P10
0.5/10P10
0.2/10P20
0.5/10P20
0.2/0.5/10P10
0.2/0.5/10P20
0.2/10P10/10P10
30/50
50/50
40/30
50/30
30/40/40
30/40/20
40/40/40
80
1000~1200
1500
2000~3000 100 160

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

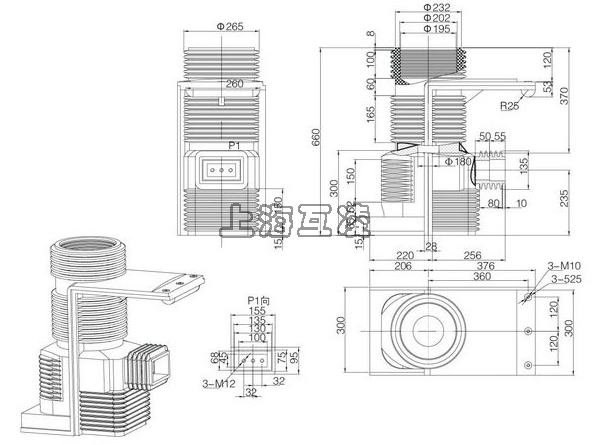

LDBJ9-40.5电流互感器外形尺寸图


产品名称:LDBJ9-40.5电流互感器

型号:LDBJ9-40.5

声明:本页LDBJ9-40.5电流互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
